Kubernetes K8S之Helm部署ELK/EFK日志分析系统

主机配置规划

备注：由于EFK部署比较消耗内存；所以每台机器的内存最好大于等于4G。

ELK概述

ELK是Elasticsearch、Logstash、Kibana的简称，这三者是核心套件，但并非全部。

Elasticsearch是实时全文搜索和分析引擎，提供搜集、分析、存储数据三大功能；是一套开放REST和JAVA API等接口，提供高效搜索功能，可扩展的分布式系统。它构建于Apache Lucene搜索引擎库之上。

Logstash是一个用来搜集、分析、过滤日志的工具。它支持几乎任何类型的日志，包括系统日志、错误日志和自定义应用程序日志。它可以从许多来源接收日志，这些来源包括 syslog、消息传递（例如 RabbitMQ）和JMX，它能够以多种方式输出数据，包括电子邮件、websockets和Elasticsearch。

Kibana是一个基于Web的图形界面，用于搜索、分析和可视化存储在 Elasticsearch指标中的日志数据。它利用Elasticsearch的REST接口来检索数据，不仅允许用户创建他们自己数据定制仪表板的视图，还允许他们以特殊的方式查询和过滤数据。

由于Logstash比较消耗资源，因此本次我们使用Fluentd实现日志收集（EFK）。

在实际使用中，相关软件，最好是一样的版本。

1,这里要使用helm工具，下载安装比较简单。

[root@k8smaster ~]# wget https://get.helm.sh/helm-v2.16.9-linux-amd64.tar.gz

 [root@k8smaster ~]#  cp helm-v2.16.9-linux-amd64.tar.gz /opt/

 [root@k8smaster ~]#  cd /opt/

 [root@k8smaster ~]#  tar zxvf helm-v2.16.9-linux-amd64.tar.gz

 [root@k8smaster ~]#  mv linux-amd64 helm-v2.16.9

 [root@k8smaster ~]#  ln -s /opt/helm-v2.16.9/helm /usr/sbin/helm

 [root@k8smaster ~]#  vi rbac-helm.yaml

apiVersion: v1

kind: ServiceAccount

metadata:

  name: tiller

  namespace: kube-system

---

apiVersion: rbac.authorization.k8s.io/v1

kind: ClusterRoleBinding

metadata:

  name: tiller

roleRef:

  apiGroup: rbac.authorization.k8s.io

  kind: ClusterRole

  name: cluster-admin

subjects:

- kind: ServiceAccount

  name: tiller

  namespace: kube-system

 [root@k8smaster ~]#  kubectl apply -f rbac-helm.yaml

 [root@k8smaster ~]#  helm init --upgrade --tiller-image registry.cn-beijing.aliyuncs.com/google_registry/tiller:v2.16.9

到这里就已经把helm安装完了。

2，按以下方法添加repo仓库。

 [root@k8smaster ~]#  helm repo remove stable

 [root@k8smaster ~]#  helm repo add stable https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts

总计添加如下:

[root@k8smaster ~]# helm repo list

NAME            URL

local           http://127.0.0.1:8879/charts

stable          https://kubernetes.oss-cn-hangzhou.aliyuncs.com/charts

elastic         https://helm.elastic.co

t3n             https://storage.googleapis.com/t3n-helm-charts

stakater        https://stakater.github.io/stakater-charts

gitlab          https://charts.gitlab.io/

 3，提取 elasticsearch,fluentd-elasticsearch,kibana软件包到本机。

 [root@k8smaster ~]#  helm fetch elastic/elasticsearch --version 6.8.9

 [root@k8smaster ~]#  helm fetch stakater/fluentd-elasticsearch --version 1.5.0

 [root@k8smaster ~]#  helm fetch elastic/kibana   --version 6.8.9

4，解压相关软件，要修改相关配置，

 [root@k8smaster ~]#  vi  elasticsearch/values.yaml ，

注意以下是我修改的，国内镜像，版本，另外就是资源信息根据自己情况修改。

最后是要添加存储 storageClassName: nfs22  ，我这里是NFS，存储PV名是 nfs22，根据自己情况修改。

image: "docker.elastic.co/elasticsearch/elasticsearch"

imageTag: "6.8.9"

imagePullPolicy: "IfNotPresent"

podAnnotations: {}

  # iam.amazonaws.com/role: es-cluster

# additionals labels

labels: {}

esJavaOpts: "-Xmx512m -Xms512m"

resources:

  requests:

    cpu: "300m"

    memory: "1Gi"

  limits:

    cpu: "300m"

    memory: "1Gi"

initResources: {}

  # limits:

  #   cpu: "25m"

  #   # memory: "128Mi"

  # requests:

  #   cpu: "25m"

  #   memory: "128Mi"

sidecarResources: {}

  # limits:

  #   cpu: "25m"

  #   # memory: "128Mi"

  # requests:

  #   cpu: "25m"

  #   memory: "128Mi"

networkHost: "0.0.0.0"

volumeClaimTemplate:

  accessModes: [ "ReadWriteOnce" ]

  resources:

    requests:

      storage: 3Gi

  storageClassName: nfs22

5，安装前要建好一个namespache,

 [root@k8smaster ~]#  kubectl create namespace efk

6，使用helm安装elasticsearch v6.8.9，安装完成后，可以看到有三个pods与service,使用9200与9300端口。

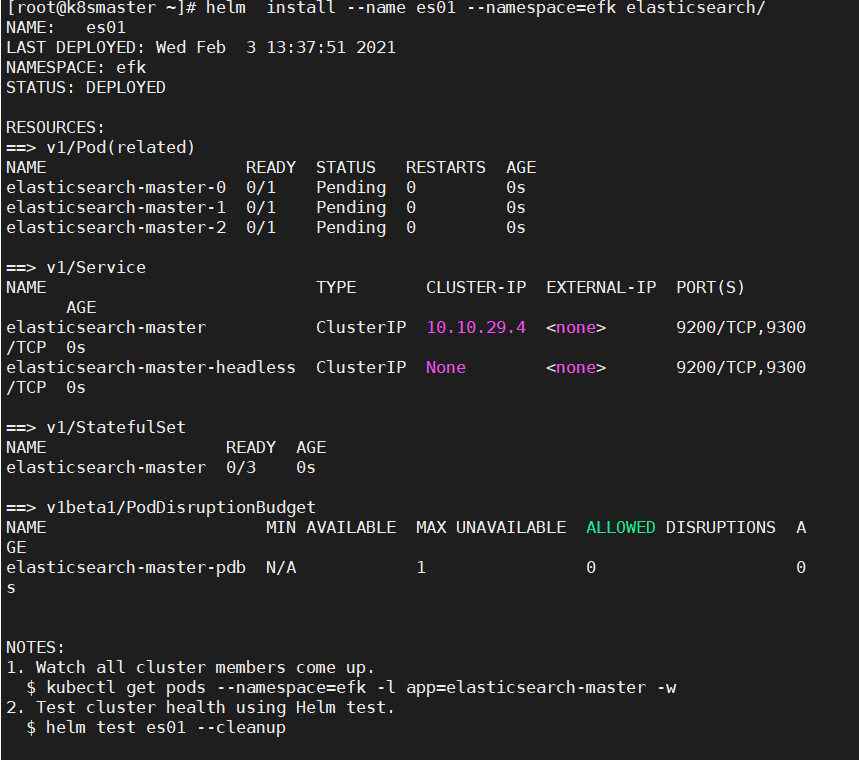

 [root@k8smaster ~]#  helm  install --name es01 --namespace=efk elasticsearch/

 [root@k8smaster elasticsearch]# kubectl get pods --namespace=efk

NAME                                       READY   STATUS    RESTARTS   AGE

elasticsearch-master-0                     1/1     Running   0          5h

elasticsearch-master-1                     1/1     Running   0          5h

elasticsearch-master-2                     1/1     Running   0          5h

[root@k8smaster elasticsearch]#

[root@k8smaster elasticsearch]# kubectl get svc --namespace=efk

NAME                            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)             AGE

elasticsearch-master            ClusterIP   10.10.85.60     <none>        9200/TCP,9300/TCP   5h

elasticsearch-master-headless   ClusterIP   None            <none>        9200/TCP,9300/TCP   5h

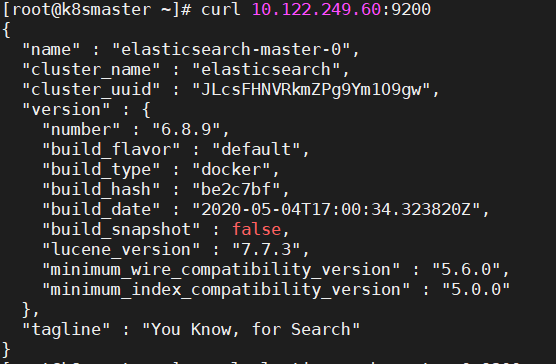

7，测试elasticsearch 接口，会有信息返回如下。至此，elasticsearch部署完毕。

[root@k8smaster ~]# curl 10.122.249.60:9200

8，Fluentd部署,

 [root@k8smaster ~]#  helm fetch stakater/fluentd-elasticsearch --version 1.5.0

 [root@k8smaster ~]#  tar zxvf fluentd-elasticsearch-1.5.0.tgz

 [root@k8smaster ~]#  vi fluentd-elasticsearch/vaules.yaml

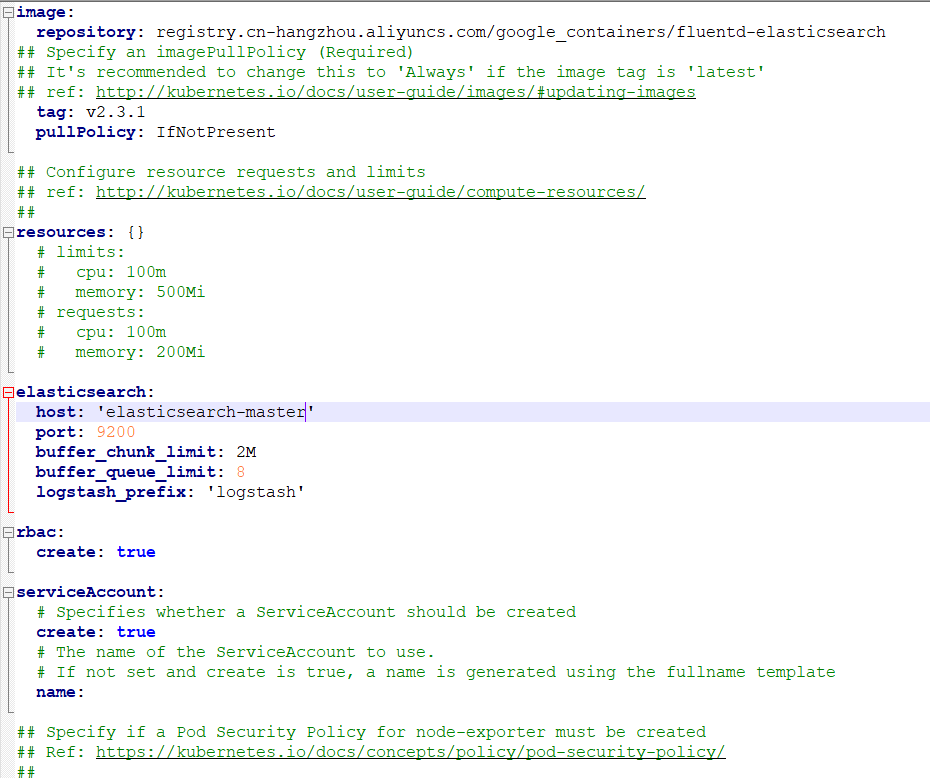

此配置文件修改如下，主要是 镜像,版本与host 主机名称。

另外 templates/daemonset.yaml 也有需要修改:

apiVersion: apps/v1bate2  此行可能需要修改成 apiVersion: apps/v1

如果不修改可能会导致下面命令安装fluentd时不能正常安装。

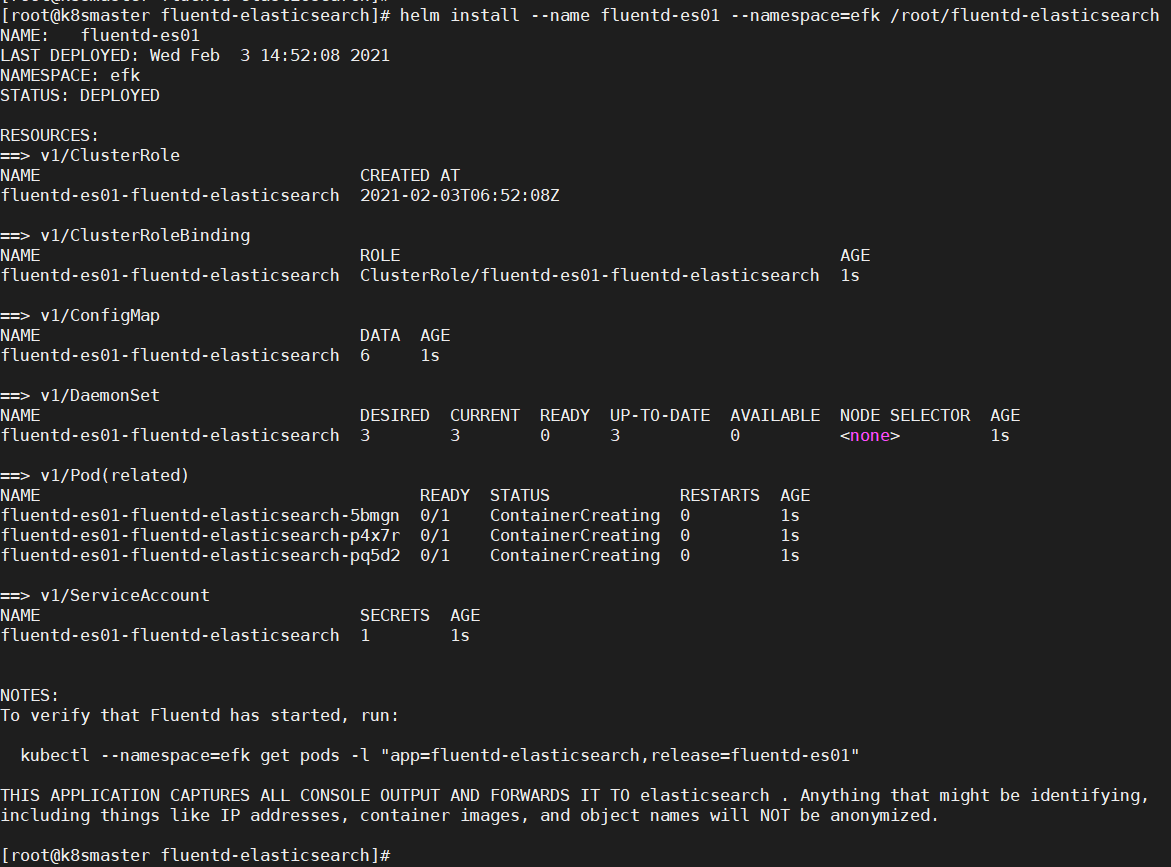

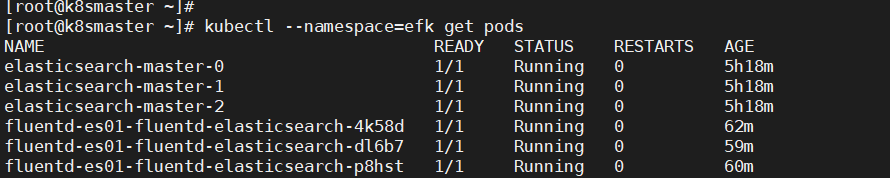

 [root@k8smaster ~]#  helm install --name fluentd-es01 --namespace=efk  fluentd-elasticsearch/

9，kibana部署

步骤如下：

 [root@k8smaster ~]#  helm fetch elastic/kibana   --version 6.8.9

 [root@k8smaster ~]#  tar zxvf kibana-6.8.9.tgz

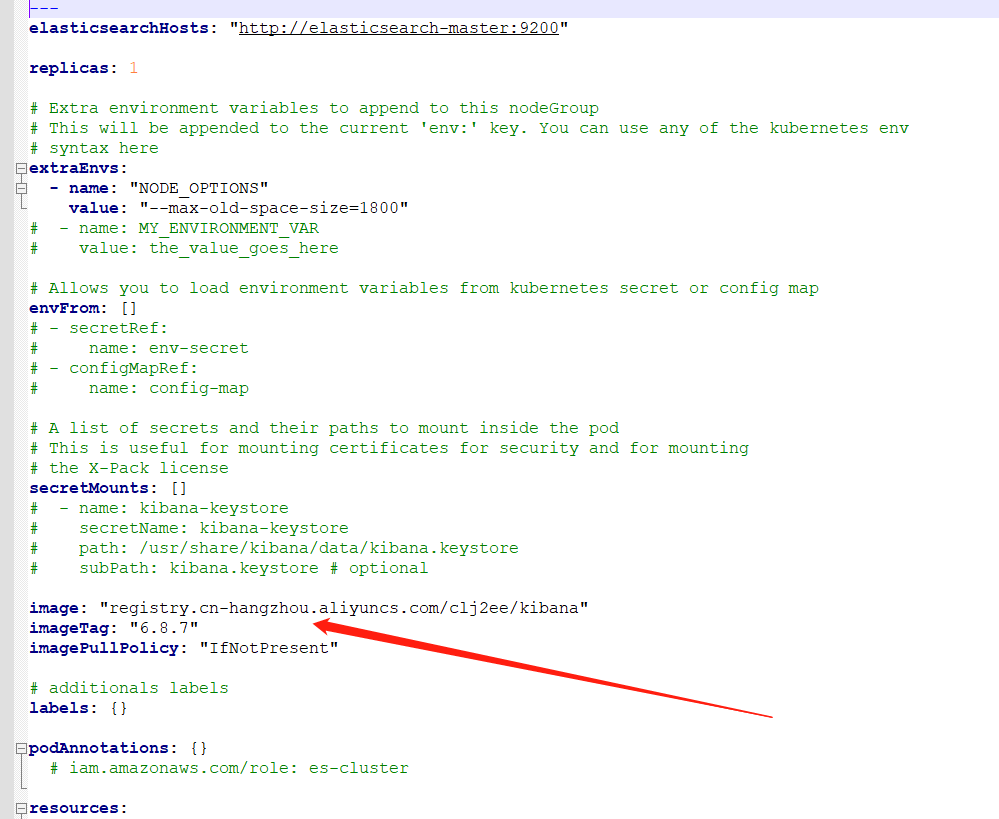

安装kibana时，先根据自己情况修改 values.yaml文件与外网访问端口或是ingress配置

 [root@k8smaster ~]#  helm install --name kibana01 --namespace=efk kibana

10，最后使用浏览器访问kibana的web地址。

http://kibana.99.com/   我这里使用的是ingress。

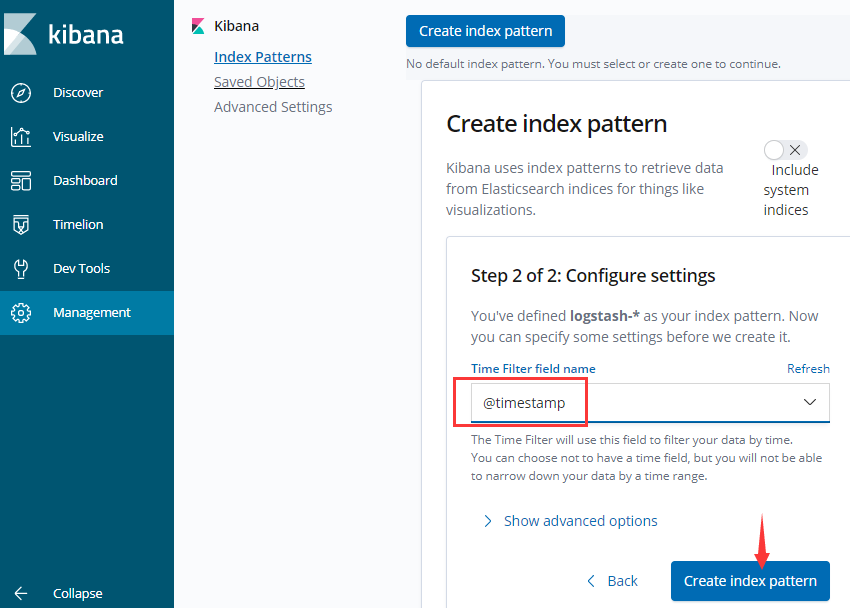

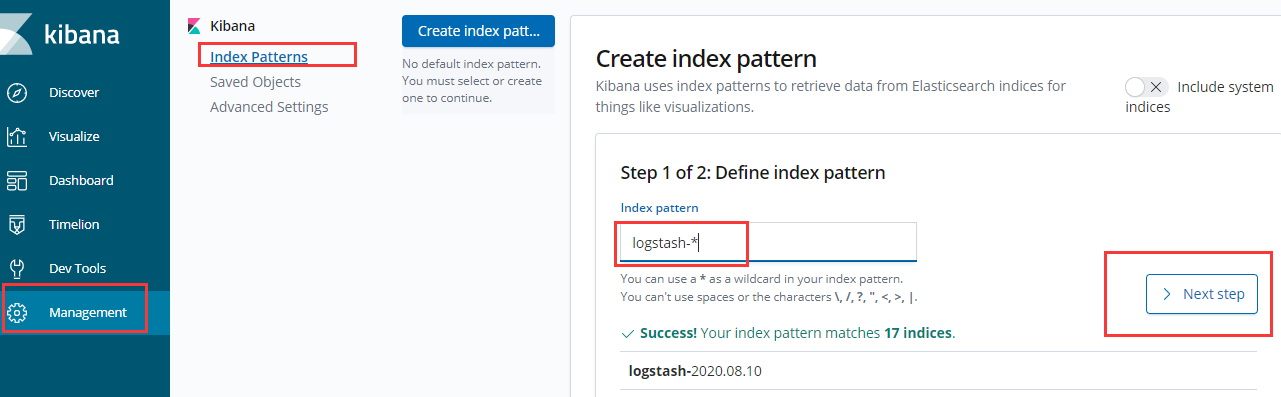

创建索引

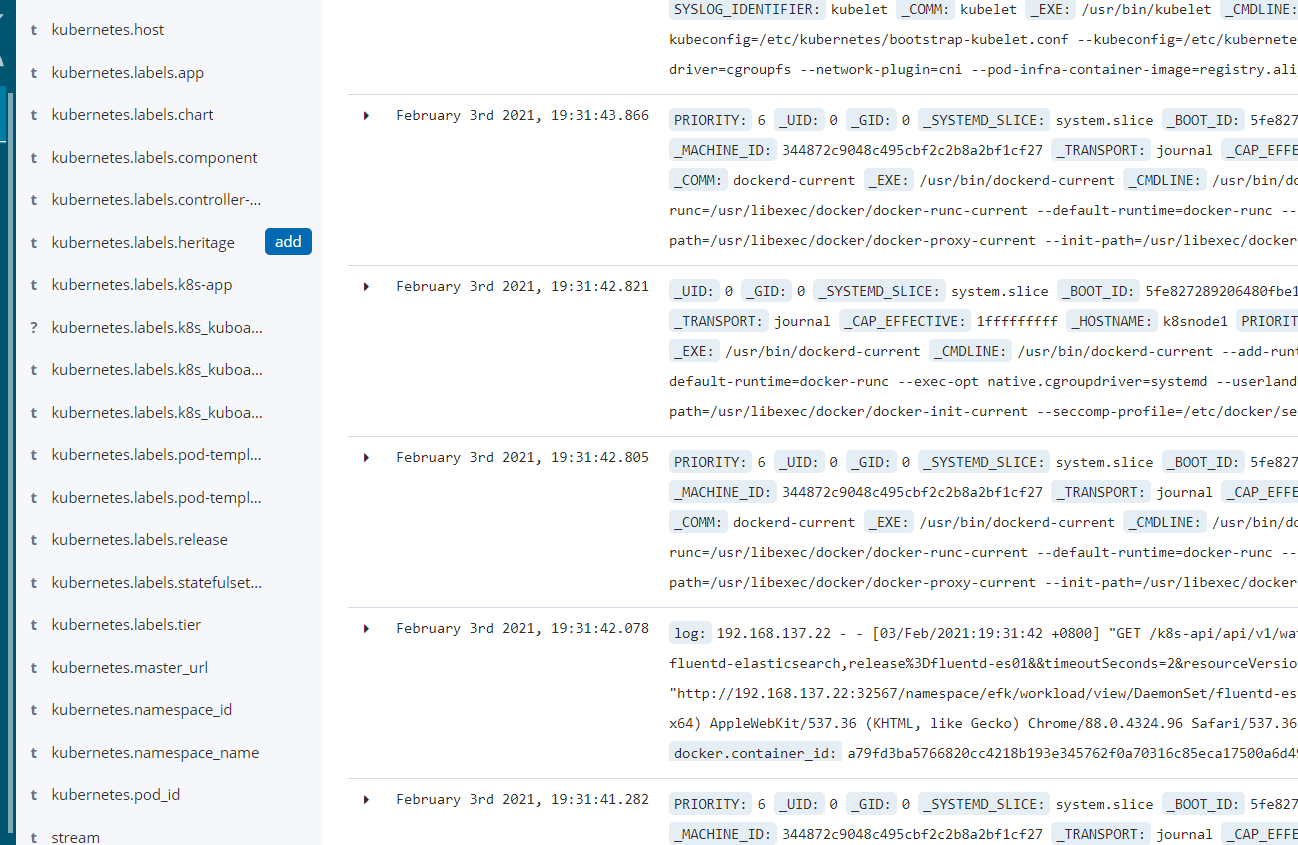

11，最后查看数据，注意 左边要有 kubernetes相关的内容，不然可能是fluentd配置有误:
