Nginx四层负载均衡详解

11 11月

作者:admin|分类:系统运维

1.Nginx四层负载均衡原理

在这里插入图片描述

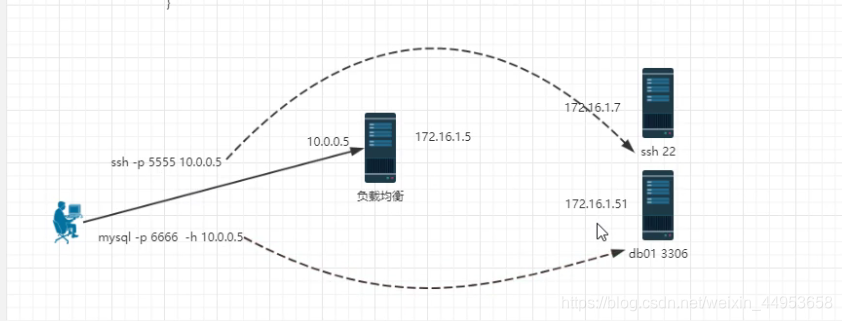

Nginx四层负载均衡就是实现通过访问某个ip的端口转发至对应的服务器上，如图当访问10.0.0.5的5555端口就会跳转至web服务器172.1.16.7的22号端口，当访问10.0.0.5的6666端口就会转发到mysql服务器的3306端口，高效的保护了内网的安全。

为什么企业不再使用lvs而选择使用Nginx做负载
- 1.Nginx既支持四层又支持七层
- 2.很多企业使用云平台，但是云平台网络环境不支持lvs
- 3.都是用Nginx方便统一管理

2.Nginx四层负载均衡配置

一般做四层负载均衡的都是一对一的连接，比如ssh、mysql，明确需要登录某台主机的某个端口来做操作，可以实现一个跳板机

注意：四层负载均衡配置stream只能配置一个，也就是说关于四层负载的配置文件只允许有一个

2.1.四层负载均衡语法

stream {

	upstream name {
     			//定义虚拟资源池
		server ip:port;
	}

	server {
     		//调用虚拟资源池
		listen port;
		proxy_pass name;		//由于是四层负载所以不用加http://
	}
}

2.2.实例

配置四层负载，实现访问192.168.810.210的6666端口就会访问到172.16.1.20的22号端口

[root@localhost nginx]# mkdir conf.c

在nginx.conf文件中写入这两行，主要要写在events下面http上面，stream与http同级
[root@localhost nginx]# vim nginx.conf
#四层负载
include /etc/nginx/conf.c/*.conf;

[root@localhost conf.c]# vim ssh.conf
stream {
        upstream lb_ssh_20 {
                server 172.16.1.20:22;
        }

        upstream lb_ssh_30 {
                server 172.16.1.30:22;
        }

        upstream lb_ssh_40 {
                server 172.16.1.40:22;
        }

        server {
                listen 6666;
                proxy_pass lb_ssh_20;
        }

        server {
                listen 7777;
                proxy_pass lb_ssh_30;
        }

        server {
                listen 8888;
                proxy_pass lb_ssh_40;
        }
}

[root@localhost conf.c]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.c]# systemctl reload nginx

效果：

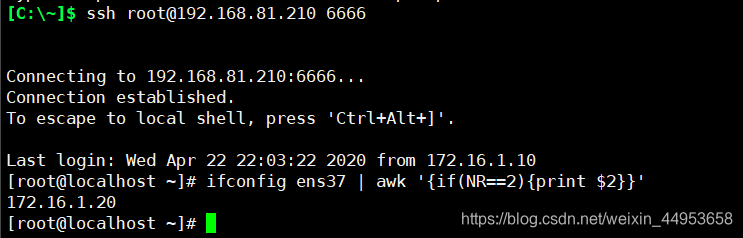

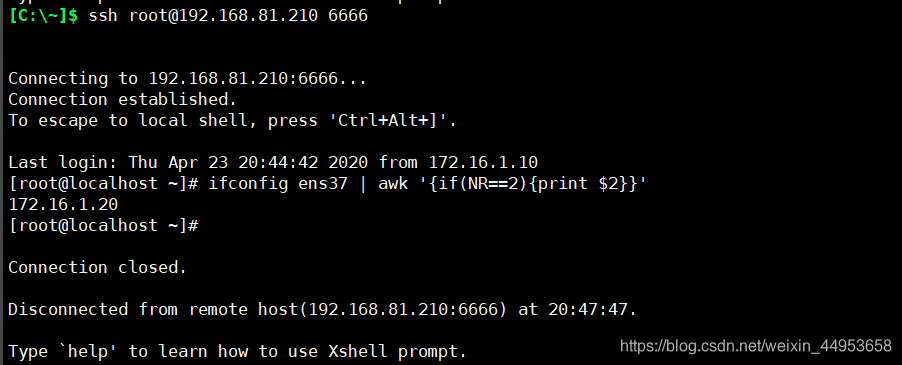

666端口
在这里插入图片描述

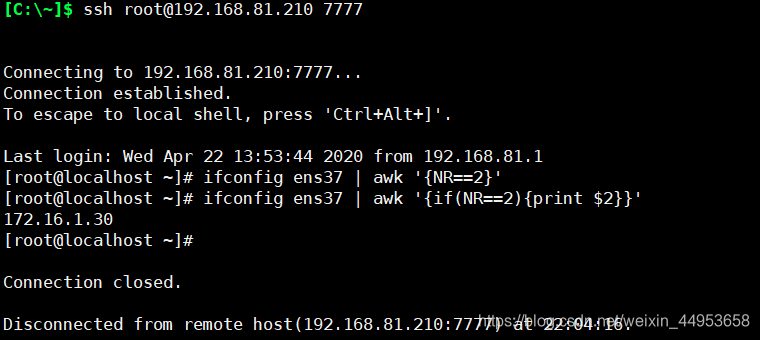

7777端口

在这里插入图片描述

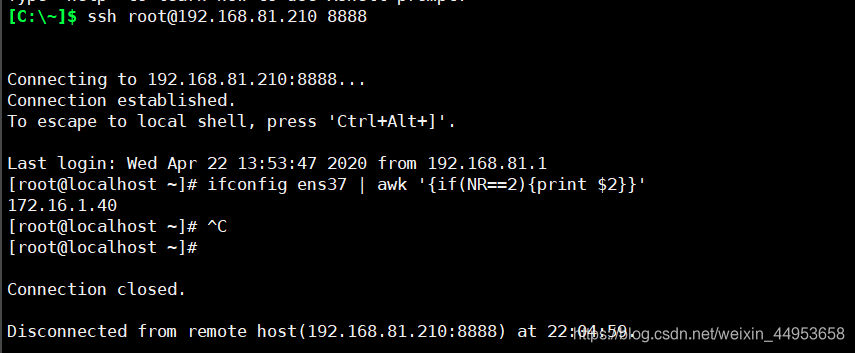

8888端口
在这里插入图片描述

3.Nginx负载均衡TCP实战

需求概述

1.通过访问负载均衡的6666端口，实际是后端的web01的22端口在提供服务。
2.通过访问负载均衡的7777端口，实际是后端的web02的22端口在提供服务。
3.通过访问负载均衡的8888端口，实际是后端的web03的22端口在提供服务。
2.通过访问负载均衡的9999端口，实际是后端的mysql的3306端口在提供服务。

3.1.四层负载均衡配置

[root@localhost conf.c]# vim ssh_mysql.conf
stream {
        upstream ssh_20 {					//定义web01的ssh连接池
                server 172.16.1.20:22;
        }
        upstream ssh_30 {					//定义web02的ssh连接池
                server 172.16.1.30:22;
        }
        upstream ssh_40 {					//定义web03的ssh连接池
                server 172.16.1.40:22;
        }
        upstream mysql_20 {					//定义mysql的ssh连接池
                server 172.16.1.20:3306;
        }

        server {
                listen 6666;
                proxy_pass ssh_20;
                proxy_timeout 60s;
                proxy_connect_timeout 30s;
        }

        server {
                listen 7777;
                proxy_pass ssh_30;
                proxy_timeout 60s;
                proxy_connect_timeout 30s;
        }

        server {
                listen 8888;
                proxy_pass ssh_30;
                proxy_timeout 60s;
                proxy_connect_timeout 30s;
        }

        server {
                listen 9999;
                proxy_pass mysql_20;
                proxy_timeout 60s;
                proxy_connect_timeout 30s;
        }
}

[root@localhost conf.c]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@localhost conf.c]# systemctl reload nginx
