k8s实现tomcat+mysql容器之间相互访问（九）

11 11月
作者:admin|分类:容器虚拟化

tomcat+mysql容器之间相互访问

在企业很多环境中，通常是容器之间相互配合访问的

在k8s中可以通过vip来实现容器之间的相互访问

先准备数据库的yaml文件，在准备应用的yaml文件，应用连接数据库时使用clusterip的方式去连接

环境用到的配置文件

[root@k8s-master tomcat]# tree .
.
├── docker-mysql-5.7.tar.gz
├── mysql-rc.yml
├── mysql-svc.yml
├── tomcat-app-v2.tar.gz
├── tomcat-rc.yml
└── tomcat-svc.yml

0 directories, 6 files

1.准备tomcat mysql容器

1)导入容器
[root@k8s-master tomcat]# docker load -i docker-mysql-5.7.tar.gz
[root@k8s-master tomcat]# docker load -i tomcat-app-v2.tar.gz

2)打标签
[root@k8s-master tomcat]# docker tag docker.io/mysql:5.7 192.168.81.240/k8s/mysql:5.7
[root@k8s-master tomcat]# docker tag docker.io/kubeguide/tomcat-app:v2 192.168.81.240/k8s/tomcat-app:v2

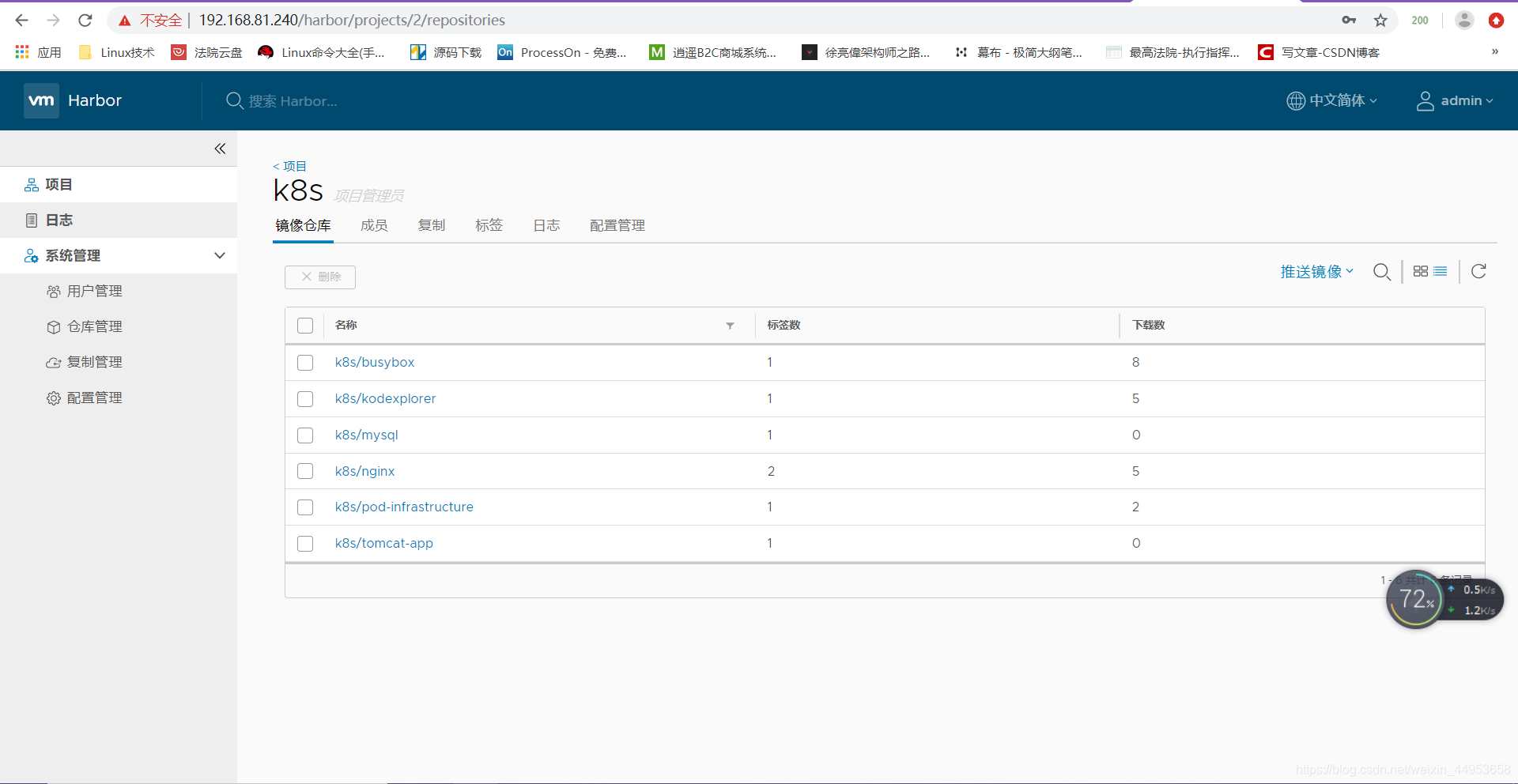

3)推送至harbor
[root@k8s-master tomcat]# docker push 192.168.81.240/k8s/mysql:5.7
[root@k8s-master tomcat]# docker push 192.168.81.240/k8s/tomcat-app:v2

在这里插入图片描述

2.准备mysql yaml文件

2.1.mysql rc文件

[root@k8s-master tomcat]# vim mysql-rc.yml
apiVersion: v1						#api版本
kind: ReplicationController			#资源类型为rc
metadata:
  name: mysql				#资源名称是mysql
spec:
  replicas: 1 #pod数量为1
  selector:
    app: mysql				#标签为mysql
  template:
    metadata:
      labels:
        app: mysql			#关联rc的标签
    spec:
      containers:
        - name: mysql				#容器的名称
          image: 192.168.81.240/k8s/mysql:5.7 #镜像地址
          ports:
          - containerPort: 3306 #端口
          env:
          - name: MYSQL_ROOT_PASSWORD
            value: '123456'				#初始密码

2.2.mysql svc文件

[root@k8s-master tomcat]# vim mysql-svc.yml
apiVersion: v1				#api版本
kind: Service			#资源类型
metadata:
  name: mysql				#资源名称
spec:
  ports:
    - port: 3306 #虚拟ip端口
      targetPort: 3306 #pod端口
  selector:
    app: mysql				#关联pod标签

2.3.创建mysql

1)启动rc资源并调用pod
[root@k8s-master tomcat]# kubectl create -f mysql-rc.yml
replicationcontroller "mysql" created
[root@k8s-master tomcat]# kubectl get all -o wide
NAME       DESIRED   CURRENT   READY     AGE       CONTAINER(S)   IMAGE(S)                       SELECTOR
rc/mysql   1         1         1         3s        mysql          192.168.81.240/k8s/mysql:5.7   app=mysql

NAME             CLUSTER-IP      EXTERNAL-IP   PORT(S)       AGE       SELECTOR
svc/kubernetes   10.254.0.1      <none>        443/TCP       14d       <none>

NAME             READY     STATUS        RESTARTS   AGE       IP            NODE
po/mysql-hvnsc   1/1       Running       0          3s        172.16.48.2   192.168.81.230
会发现pod已经启动

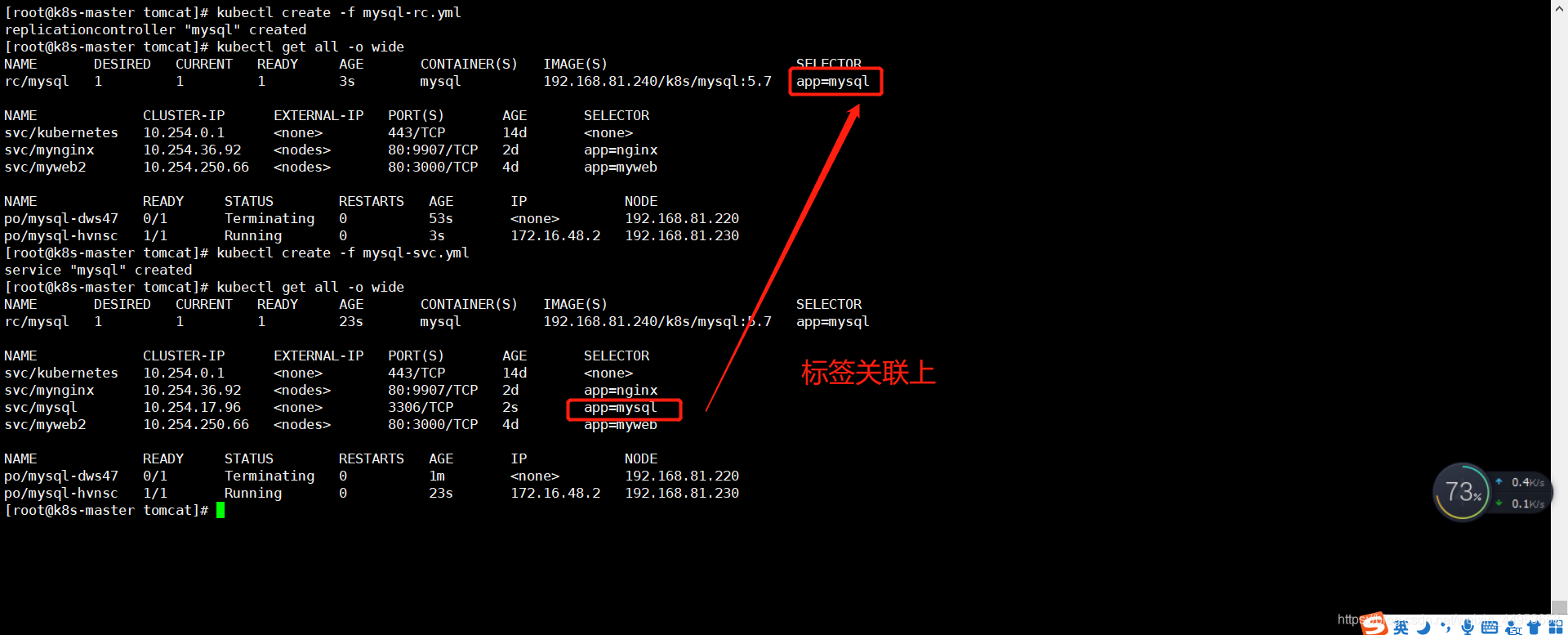

2)启动svc，观察svc是否关联rc的标签
[root@k8s-master tomcat]# kubectl create -f mysql-svc.yml
service "mysql" created
[root@k8s-master tomcat]# kubectl get all -o wide
NAME       DESIRED   CURRENT   READY     AGE       CONTAINER(S)   IMAGE(S)                       SELECTOR
rc/mysql   1         1         1         23s       mysql          192.168.81.240/k8s/mysql:5.7   app=mysql

NAME             CLUSTER-IP      EXTERNAL-IP   PORT(S)       AGE       SELECTOR
svc/kubernetes   10.254.0.1      <none>        443/TCP       14d       <none>
svc/mysql        10.254.17.96    <none>        3306/TCP      2s        app=mysql

NAME             READY     STATUS        RESTARTS   AGE       IP            NODE
po/mysql-hvnsc   1/1       Running       0          23s       172.16.48.2   192.168.81.230

在这里插入图片描述

3.准备tomcat yaml文件

3.1.tomcat rc文件

[root@k8s-master tomcat]# vim tomcat-rc.yml
apiVersion: v1					#api版本
kind: ReplicationController			#资源类型
metadata:
  name: mytomcat				#资源名称
spec:
  replicas: 1 #pod数量
  selector:
    app: mytomcat		#rc资源的标签
  template:
    metadata:
      labels:
        app: mytomcat			#pod资源的标签，关联9行的rc标签
    spec:
      containers:
        - name: mytomcat			#容器名
          image: 192.168.81.240/k8s/tomcat-app:v2			#镜像地址
          ports:
          - containerPort: 8080 #端口
          env:
          - name: MYSQL_SERVICE_HOST
            value: '10.254.17.96'			#mysql的vip地址，写之前先查看mysql svc的vip地址
          - name: MYSQL_SERVICE_PORT
            value: '3306'        		#mysql端口



查svc的cluster ip地址，写到yaml配置文件的第17行
[root@k8s-master tomcat]# kubectl get svc mysql -o wide
NAME      CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE       SELECTOR
mysql     10.254.17.96   <none>        3306/TCP   8m        app=mysql

3.2.tomcat svc文件

[root@k8s-master tomcat]# vim tomcat-svc.yml
apiVersion: v1				#api版本
kind: Service				#资源类型
metadata:
  name: mytomcat			#资源名称
spec:
  type: NodePort			#端口映射
  ports:
    - port: 8080 #虚拟ip端口
      nodePort: 30008 #节点映射端口
  selector:
    app: mytomcat			#pod标签

3.3.创建tomcat

1)启动rc
[root@k8s-master tomcat]# kubectl create -f tomcat-rc.yml
replicationcontroller "mytomcat" created
[root@k8s-master tomcat]# kubectl get  rc mytomcat -o wide
NAME       DESIRED   CURRENT   READY     AGE       CONTAINER(S)   IMAGE(S)                           SELECTOR
mytomcat   1         1         0         7s        mytomcat       192.168.81.240/k8s/tomcat-app:v2   app=mytomcat

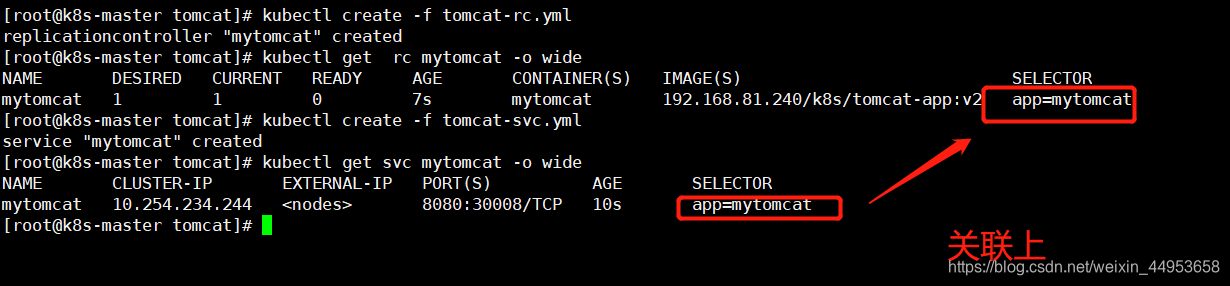

2)启动svc
[root@k8s-master tomcat]# kubectl create -f tomcat-svc.yml
service "mytomcat" created
[root@k8s-master tomcat]# kubectl get svc mytomcat -o wide
NAME       CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE       SELECTOR
mytomcat   10.254.234.244   <nodes>       8080:30008/TCP   10s       app=mytomcat
[root@k8s-master tomcat]#

在这里插入图片描述

4.访问资源

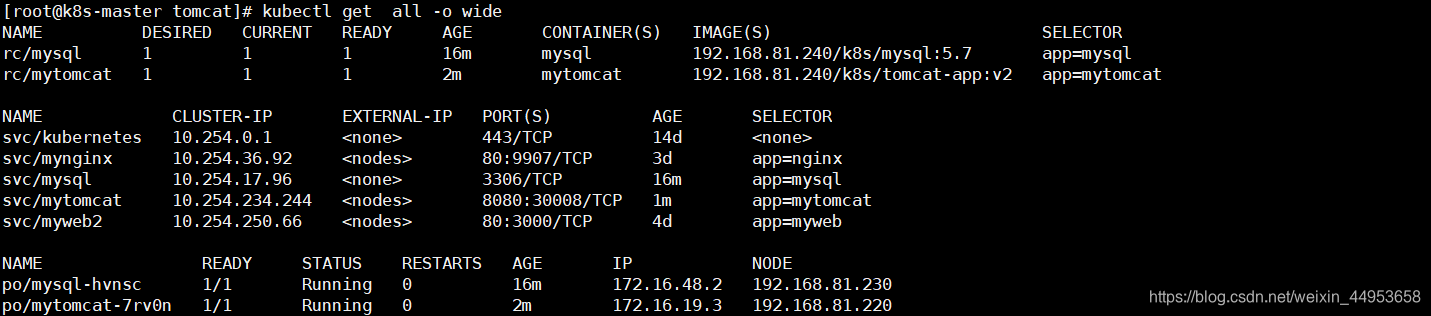

查看资源状态

[root@k8s-master tomcat]# kubectl get  all -o wide
NAME          DESIRED   CURRENT   READY     AGE       CONTAINER(S)   IMAGE(S)                           SELECTOR
rc/mysql      1         1         1         16m       mysql          192.168.81.240/k8s/mysql:5.7       app=mysql
rc/mytomcat   1         1         1         2m        mytomcat       192.168.81.240/k8s/tomcat-app:v2   app=mytomcat

NAME             CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE       SELECTOR
svc/kubernetes   10.254.0.1       <none>        443/TCP          14d       <none>
svc/mynginx      10.254.36.92     <nodes>       80:9907/TCP      3d        app=nginx
svc/mysql        10.254.17.96     <none>        3306/TCP         16m       app=mysql
svc/mytomcat     10.254.234.244   <nodes>       8080:30008/TCP   1m        app=mytomcat
svc/myweb2       10.254.250.66    <nodes>       80:3000/TCP      4d        app=myweb

NAME                READY     STATUS    RESTARTS   AGE       IP            NODE
po/mysql-hvnsc      1/1       Running   0          16m       172.16.48.2   192.168.81.230
po/mytomcat-7rv0n   1/1       Running   0          2m        172.16.19.3   192.168.81.220

在这里插入图片描述

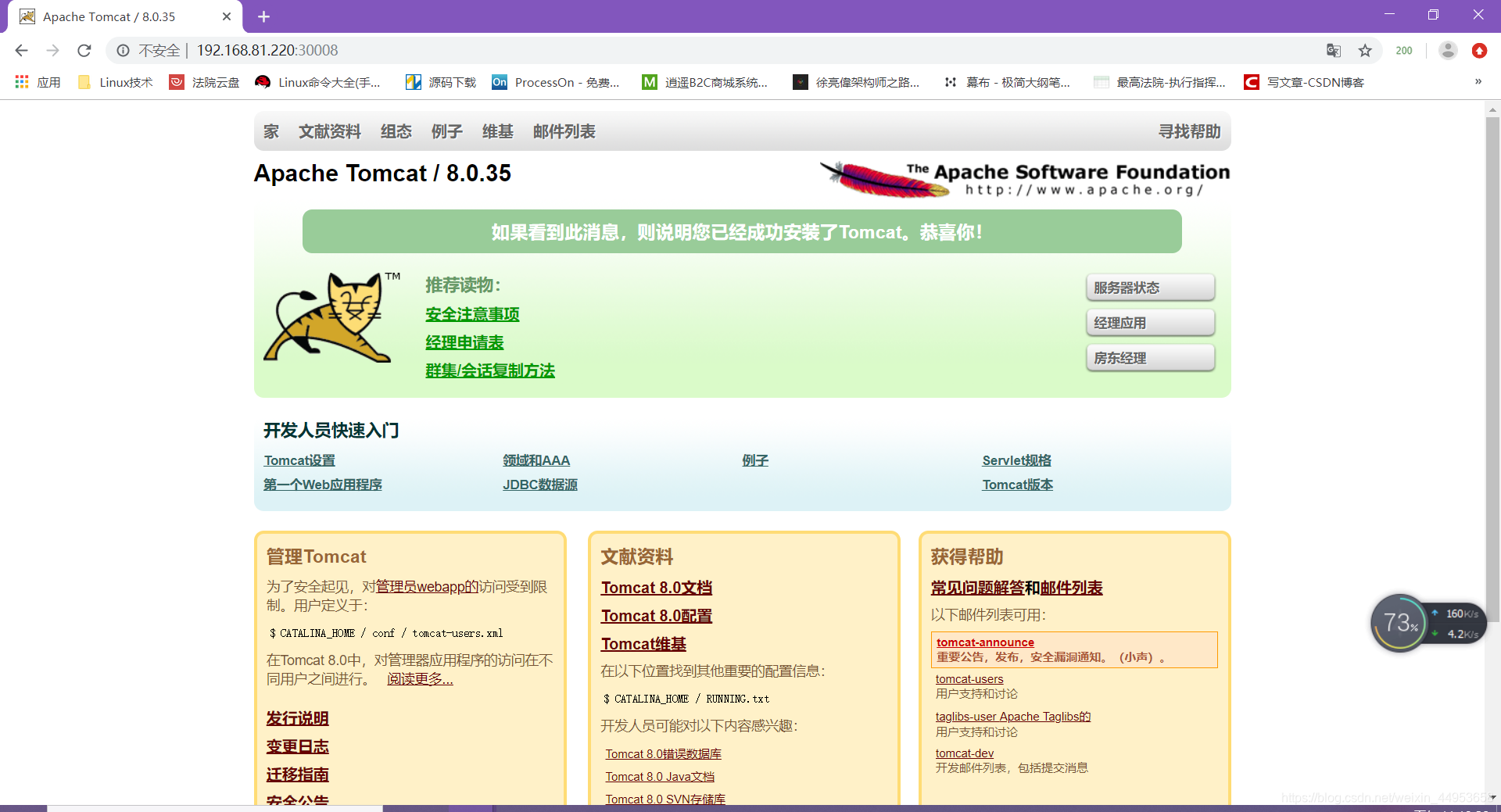

4.1.tomcat首页

浏览器访问：http://192.168.81.220:30008/
会看到tomcat首页

在这里插入图片描述

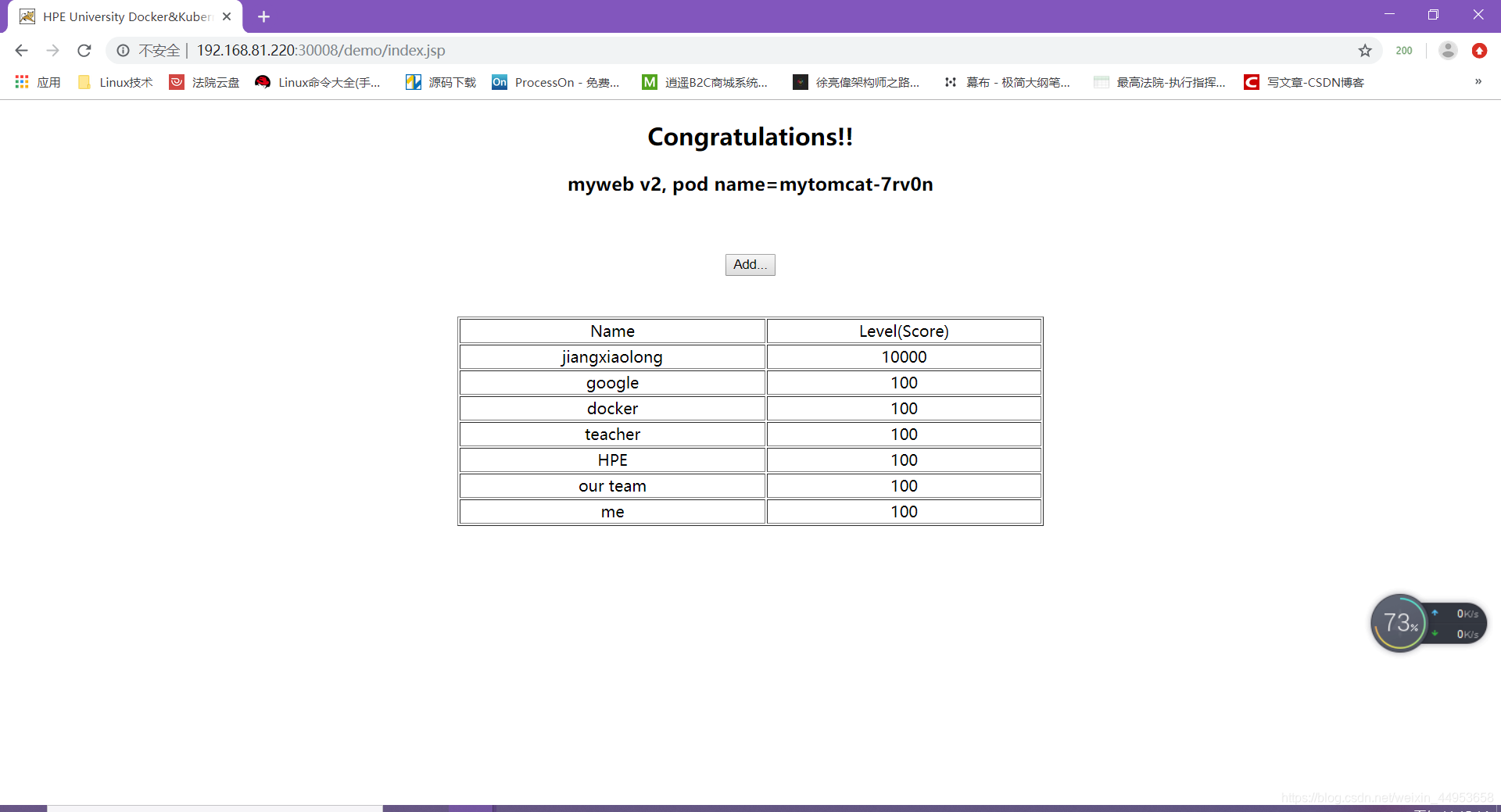

4.2.demo站点

浏览器访问：http://192.168.81.220:30008/demo/
点击add新增一个

在这里插入图片描述

4.3.进入mysql容器查看数据数据

[root@k8s-master tomcat]# kubectl exec -it mysql-hvnsc /bin/bash
root@mysql-hvnsc:/# mysql -uroot -p123456                                             mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| HPE_APP            |
| mysql              |
| performance_schema |
| sys                |
+--------------------+
5 rows in set (0.00 sec)

mysql> use HPE_APP

mysql> show tables;
+-------------------+
| Tables_in_HPE_APP |
+-------------------+
| T_USERS           |
+-------------------+
1 row in set (0.00 sec)

mysql> select * from T_USERS;
+----+---------------+-------+
| ID | USER_NAME     | LEVEL |
+----+---------------+-------+
|  1 | me            | 100   |
|  2 | our team      | 100   |
|  3 | HPE           | 100   |
|  4 | teacher       | 100   |
|  5 | docker        | 100   |
|  6 | google        | 100   |
|  7 | jiangxiaolong | 10000 |
+----+---------------+-------+
7 rows in set (0.01 sec)

5.持久化demo站点

如果pod节点死掉，rc会再启动一个，但是数据会丢失，因此我们采用pv+pvc的方式实现持久化存储

数据库一定要做数据卷存储

5.1.安装nfs

1)安装nfs
[root@k8s-master ~]# yum -y install nfs-utils

2)配置nfs
[root@k8s-master ~]# cat /etc/exports
/data2 192.168.81.0/24(rw,sync,no_root_squash,no_all_squash)

3)启动nfs
[root@k8s-master ~]# systemctl restart nfs
[root@k8s-master ~]# systemctl restart rpcbind

5.2.创建pv

1)准备pv yaml文件
[root@k8s-master tomcat]# vim mysql_pv.yaml
apiVersion: v1					#api版本
kind: PersistentVolume			#资源类型
metadata:
  name: tom-mysql-pv				#资源名
  labels:
    type: tom-mysql-pv				#类型
spec:
  capacity:
    storage: 10Gi				#大小
  accessModes:
    - ReadWriteMany					#多个节点可读可写
  persistentVolumeReclaimPolicy: Recycle			#支持回收
  nfs:
    path: "/data2/tom_mysql_pv"			#nfs路径
    server: 192.168.81.210			#nfs服务器地址
    readOnly: false #是否可读

[root@k8s-master tomcat]# kubectl create -f mysql_pv.yaml
persistentvolume "tom-mysql-pv" created

5.3创建pvc

[root@k8s-master tomcat]# vim mysql_pvc.yaml
apiVersion: v1				#apiserver
kind: PersistentVolumeClaim				#资源类型
metadata:
  name: tom-mysql-pvc			#资源名称
spec:
  accessModes:
    - ReadWriteMany				#多个节点可读写
  resources:
    requests:
      storage: 5Gi				#空间
  selector:
    matchLabels:
      pv: tom-mysql-pv			#标签

[root@k8s-master tomcat]# kubectl create -f mysql_pvc.yaml
persistentvolumeclaim "tom-mysql-pvc" created

5.4.查看pv和pvc

[root@k8s-master tomcat]# kubectl get pv tom-mysql-pv
NAME           CAPACITY   ACCESSMODES   RECLAIMPOLICY   STATUS    CLAIM                   REASON    AGE
tom-mysql-pv   10Gi       RWX           Recycle         Bound     default/tom-mysql-pvc             1m
[root@k8s-master tomcat]# kubectl get pvc tom-mysql-pvc
NAME            STATUS    VOLUME         CAPACITY   ACCESSMODES   AGE
tom-mysql-pvc   Bound     tom-mysql-pv   10Gi       RWX           1m


pv和pvc相互关联

5.5.应用挂载

1)修改rc配置文件
[root@k8s-master tomcat]# vim mysql-rc.yml
apiVersion: v1
kind: ReplicationController
metadata:
  name: mysql
spec:
  replicas: 1
  selector:
    app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
        - name: mysql
          image: 192.168.81.240/k8s/mysql:5.7
          ports:
          - containerPort: 3306
          env:
          - name: MYSQL_ROOT_PASSWORD
            value: '123456'
          volumeMounts:		#定义卷
          - name: tom-mysql-data			#卷名称
            mountPath: /var/lib/mysql		#挂载点
      volumes:
      - name: tom-mysql-data			#卷名称
        persistentVolumeClaim:
          claimName: tom-mysql-pvc		#pvc名称

2)更新
[root@k8s-master tomcat]# kubectl apply -f mysql-rc.yml
replicationcontroller "mysql" configured

3)创建nfs目录
[root@k8s-master tomcat]# mkdir /data2/tom_mysql_pv

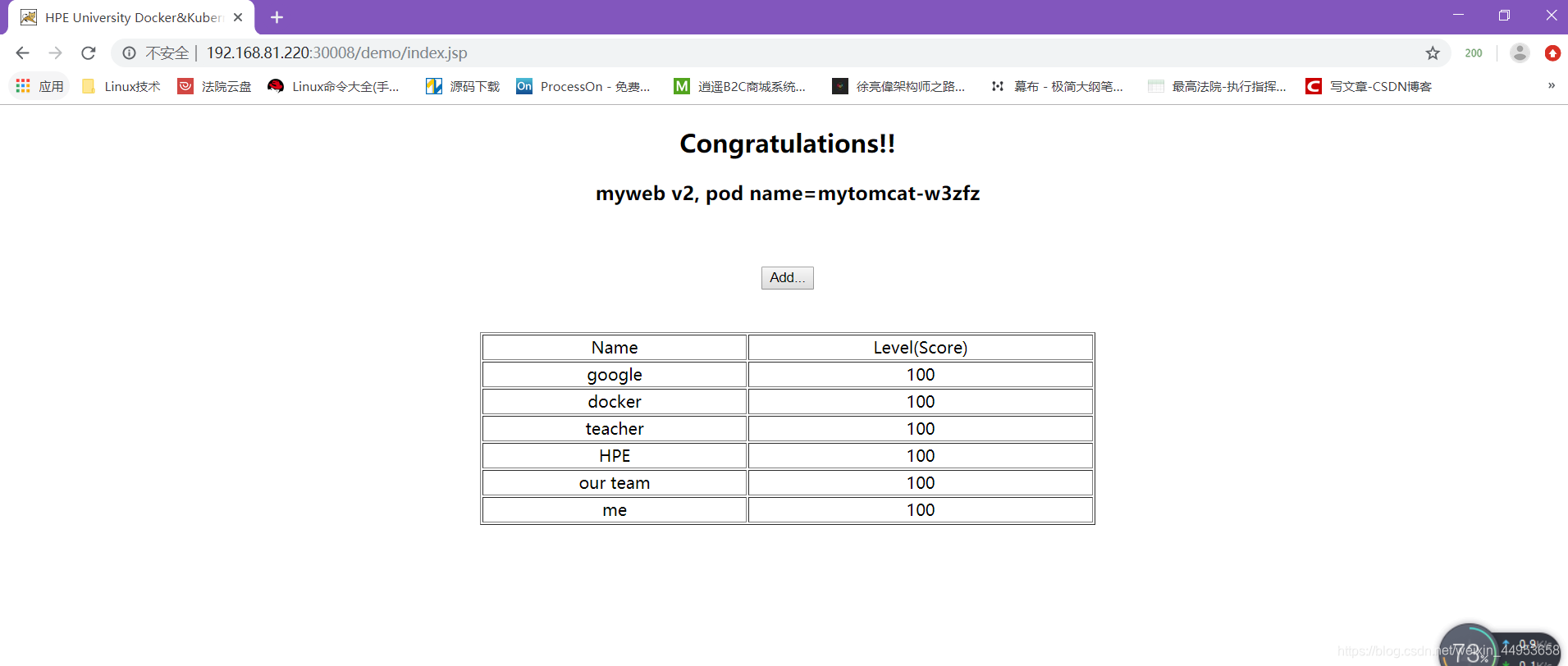

不挂载之前pod死了再启动数据就丢失了

在这里插入图片描述

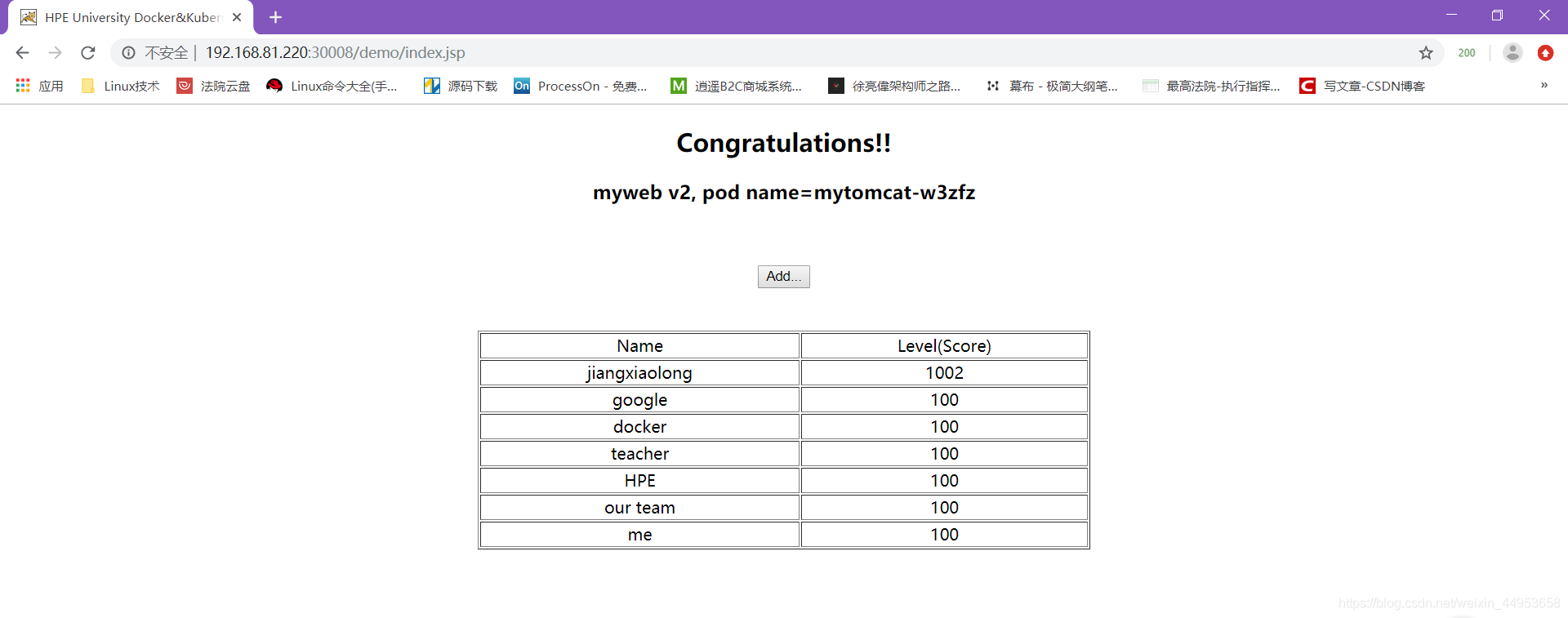

挂载之后及时删了pod再开启也不会丢失数据

在这里插入图片描述

nfs目录

在这里插入图片描述
