基于Kubernetes集群部署Elasticsearch集群

11 11月
作者:admin|分类:大数据

在k8s中部署elasticsearch集群

文章目录

  • 在k8s中部署elasticsearch集群
    • 1.部署分析
    • 2.准备镜像并推送至Harbor仓库
    • 3.创建StorageClass动态PV资源
    • 4.编写es集群configmap资源
    • 5.编写es集群statfulset资源
    • 6.编写es集群svc资源
    • 7.创建所有资源
    • 8.查看资源的状态
      • 8.1.查看es的资源状态
      • 8.2.查看es每个节点使用的pv和pvc信息
    • 9.查看es集群信息
      • 9.1.查看集群状态
      • 9.2.查看集群的节点信息
    • 10.创建索引并在es-head查看集群

1.部署分析

  • elasticsearch集群节点规划为3台

  • elasticsearch采用statefulset控制器部署无状态的应用，配合StorageClass将每个Pod的数据进行持久化

  • elasticsearch由于是3个节点，每个节点的配置文件都需要写上三个节点的ip，但是我们是k8s里跑es集群，pod的ip是无法固定的，但是我们使用了statfulset之后，pod的的名称就是固定的，因此我们可以在配置文件里写好pod的名称，通过服务发现的方式就可以识别到3个pod

  • elasticsearch数据存储采用StorageClass PV动态供给的方式实现每个Pod都使用自己的PVC，进行数据持久化存储

2.准备镜像并推送至Harbor仓库

1.拉取镜像
[root@k8s-master1 EFK]# docker pull elasticsearch:7.4.2
7.4.2: Pulling from library/elasticsearch
d8d02d457314: Pull complete
f26fec8fc1eb: Pull complete
8177ad1fe56d: Pull complete
d8fdf75b73c1: Pull complete
47ac89c1da81: Pull complete
fc8e09b48887: Pull complete
367b97f47d5c: Pull complete
Digest: sha256:543bf7a3d61781bad337d31e6cc5895f16b55aed4da48f40c346352420927f74
Status: Downloaded newer image for elasticsearch:7.4.2
docker.io/library/elasticsearch:7.4.2

2.添加harbor仓库
#所有节点都按如下操作
1）增加harbor仓库地址
vim /etc/docker/daemon.json
{
  "registry-mirrors": ["https://7lhvut0q.mirror.aliyuncs.com"],
  "insecure-registries": [
    "harbor.jiangxl.com"
  ]
}


2)添加hosts解析
vim /etc/hosts
192.168.16.106 harbor.jiangxl.com

3)重启docker
systemctl restart docker

4)登陆Harbor
docker login harbor.jiangxl.com
Username: admin
Password: admin

3.推送镜像到harbor
[root@k8s-master1 EFK]# docker tag elasticsearch:7.4.2 harbor.jiangxl.com/efk/elasticsearch:7.4.2
[root@k8s-master1 EFK]# docker push elasticsearch:7.4.2

3.创建StorageClass动态PV资源

[root@k8s-master1 elasticsearch]# vim es-storageclass.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: es-storageclass
provisioner: nfs-storage-01
reclaimPolicy: Retain

[root@k8s-master1 elasticsearch]# kubectl create -f es-storageclass.yaml
storageclass.storage.k8s.io/es-storageclass created

4.编写es集群configmap资源

无法对每个Pod设置单独配置文件，因此配置文件中每个节点不同的配置都以POD内部变量来实现

[root@k8s-master1 elasticsearch]# vimelasticsearch-configmap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: es-cluster-config
  namespace: elasticsearch
data:
  elasticsearch.yml: |-
    cluster.name: es-cluster					#设置集群的名称
    node.name: ${
     POD_NAME}						#设置节点的名称，无法为每个POD单独设置配置文件，因此采用POD环境变量来设置
    path.data: /data/elasticsearch/data			#数据存储路径
    http.port: 9200
    network.host: 0.0.0.0
    discovery.zen.ping.unicast.hosts: ["es-cluster-0.es-cluster", "es-cluster-1.es-cluster","es-cluster-2.es-cluster"]		#集群节点列表，我们利用k8s的coredns通过域名来找到对应的pod，格式：pod名称.svc名称
    cluster.initial_master_nodes: ["es-cluster-0.es-cluster", "es-cluster-1.es-cluster","es-cluster-2.es-cluster"]
    node.data: true
    node.master: true
    node.max_local_storage_nodes: 3
    discovery.zen.fd.ping_timeout: 120s
    discovery.zen.fd.ping_retries: 6
    discovery.zen.fd.ping_interval: 30s
    http.cors.enabled: true
    http.cors.allow-origin: "*"

5.编写es集群statfulset资源

elasticsearch部署采用statfulset资源，并结合StorageClass为每个Pod提供数据持久化

[root@k8s-master1 elasticsearch]# vim elasticsearch-statfulset.yaml
apiVersion: apps/v1								#api版本号
kind: StatefulSet								#控制器类型为statfulset
metadata:										#定义元数据
  labels:										#定义标签
    k8s-app: es-cluster
    version: v7.4.2
  name: es-cluster								#指定控制器名称
  namespace: elasticsearch						 #指定资源所在的命名空间
spec:										   #定义属性
  replicas: 3									#设置副本数
  selector:										#定义标签选择器，指定去管理哪些pod
    matchLabels:
      k8s-app: es-cluster
      version: v7.4.2
  serviceName: es-cluster						#指定servicename，也就是容器的主机名，第一个pod就是es-cluster-0以此类推
  template:										#定义pod模板信息
    metadata:									#定义元数据
      labels:									#定义标签
        k8s-app: es-cluster
        version: v7.4.2
    spec:										#定义pod的属性
      containers:								 #定义容器
      - name: es-cluster						  #容器的名称
        image: harbor.jiangxl.com/efk/elasticsearch:7.4.2			#镜像的版本号
        ports:													#定义容器开放的端口号
        - containerPort: 9200
          name: db
          protocol: TCP
        - containerPort: 9300
          name: transport
          protocol: TCP
        env:										#定义环境变量
        - name: ES_JAVA_OPTS						  #ES_JAVA_OPTS变量会替换对应配置文件中的内容
          value: "-Xms512m -Xmx512m"
        - name: POD_NAME						      #定义一个POD名称的环境变量，用于configmap调用
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: POD_IP								 #定义一个PODIP的环境变量，用于configmap调用
          valueFrom:
            fieldRef:
              fieldPath: status.podIP
        volumeMounts:								 #定义存储卷挂载
        - name: es-cluster-data							#挂载卷的名称
          mountPath: /data/elasticsearch/data			  #挂载到容器的指定路径
        - name: es-cluster-config					  #挂载卷的名称
          mountPath: /usr/share/elasticsearch/config/elasticsearch.yml 			#挂载到容器的指定路径
          subPath: elasticsearch.yml				#由于是只挂载一个文件，而不是覆盖整个目录，因此需要声明挂载的文件名称
      initContainers:									#定义初始化容器，初始化容器在主容器启动执行进行系统调优
      - name: es-cluster-init							 #初始化容器的名称
        image: harbor.jiangxl.com/efk/alpine:3.6		   #初始化容器的版本号
        command: ["/sbin/sysctl","-w","vm.max_map_count=262144"]     #初始化容器执行的命令，整个目录就是调整一个内核参数
        securityContext:								#开启特权模式，如果不开启特权模式，容器将无权限执行命令
          privileged: true
      - name: es-cluster-permissions					 #定义第二个初始化容器的名称
        image: harbor.jiangxl.com/efk/alpine:3.6			#初始化容器的版本号
        command: ["sh", "-c", "chown -R 1000:1000 /usr/share/elasticsearch/data"]		#执行命令，这个命令主要是将主容器挂载的数据路径权限进行调整，否则主容器启动后无权限在里面写入数据
        securityContext:				#开启特权模式
          privileged: true
        volumeMounts:				#定义存储卷挂载，这里主要是将主容器挂载的存储首先挂载到初始化容器，权限调整后，主容器方可使用
        - name: es-cluster-data
          mountPath: /usr/share/elasticsearch/data
      volumes:							#定义存储卷
      - name: es-cluster-config			  #定义存储卷的名称
        configMap:                         #存储卷的类型为configMap
          name: es-cluster-config		  #指定的configMap名称
  volumeClaimTemplates:					#定义pvc模板，由于es是有状态的服务，每个pod都需要单独存储数据，因此需要使用StorageClass动态创建pv
    - metadata:							#定义元数据
        name: es-cluster-data			 #定义pvc的名称，容器挂载pvc的名称要与这里的名称保持一致
      spec:									#定义属性
        storageClassName: es-storageclass	   #指定使用哪个StorageClass动态创建pv
        accessModes:						 #访问模式为多主机可读可写
        - ReadWriteMany
        resources:							#设置存储卷的容量
          requests:
            storage: 10Gi

6.编写es集群svc资源

也可以通过ingress实现，其实es暴露在外部的意义并不大，毕竟也是项目程序调用的，我暴露在外面主要为了方便使用es-head插件观察es集群上的数据

[root@k8s-master1 elasticsearch]# vim elasticsearch-svc.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: es-cluster
  name: es-cluster
  namespace: elasticsearch
spec:
  ports:
  - port: 9200
    protocol: TCP
    targetPort: 9200
    nodePort: 19200				#对外暴露的端口
  selector:
    k8s-app: es-cluster
  type: NodePort				#类型采用Nodeport方式

7.创建所有资源

[root@k8s-master1 elasticsearch]# kubectl apply -f ./
configmap/es-cluster-config created
statefulset.apps/es-cluster created
service/es-cluster created
storageclass.storage.k8s.io/es-storageclass created

8.查看资源的状态

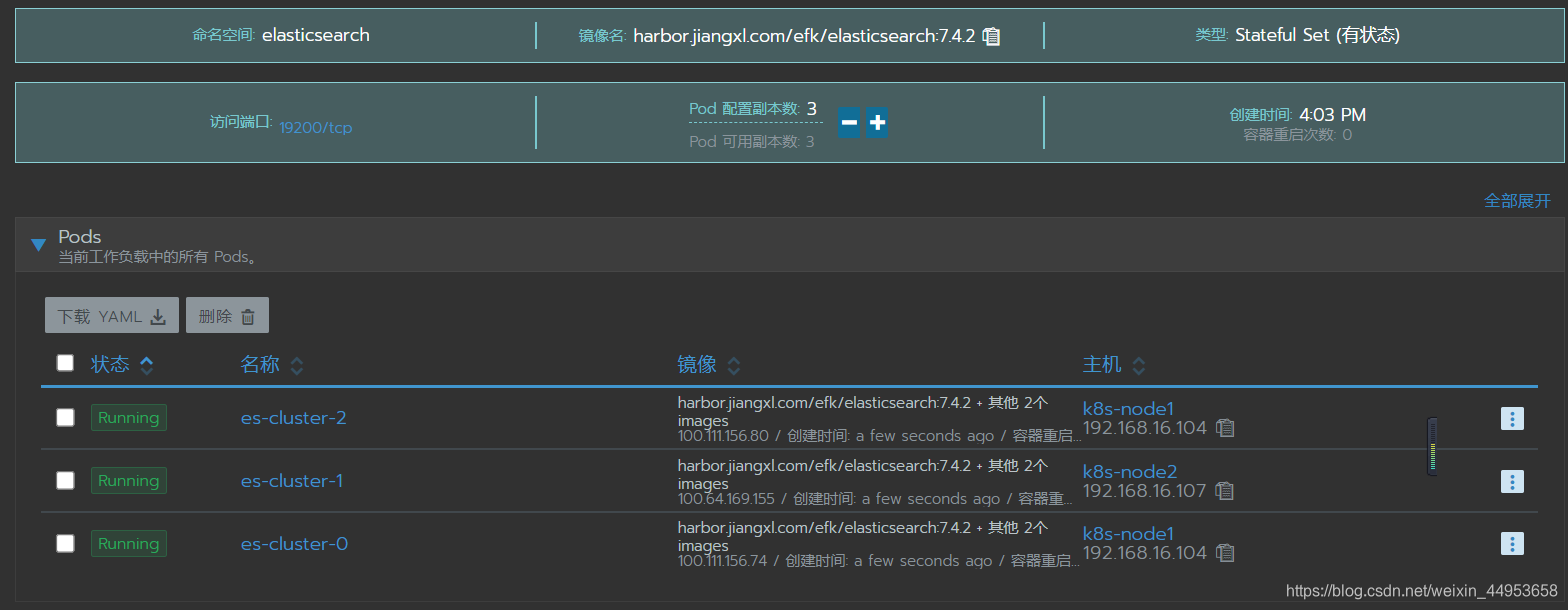

8.1.查看es的资源状态

[root@k8s-master1 elasticsearch]# kubectl get all -n elasticsearch
NAME               READY   STATUS    RESTARTS   AGE
pod/es-cluster-0   1/1     Running   0          27m
pod/es-cluster-1   1/1     Running   0          27m
pod/es-cluster-2   1/1     Running   0          27m

NAME                 TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
service/es-cluster   NodePort   10.99.141.102   <none>        9200:19200/TCP   27m

NAME                          READY   AGE
statefulset.apps/es-cluster   3/3     27m

、请添加图片描述

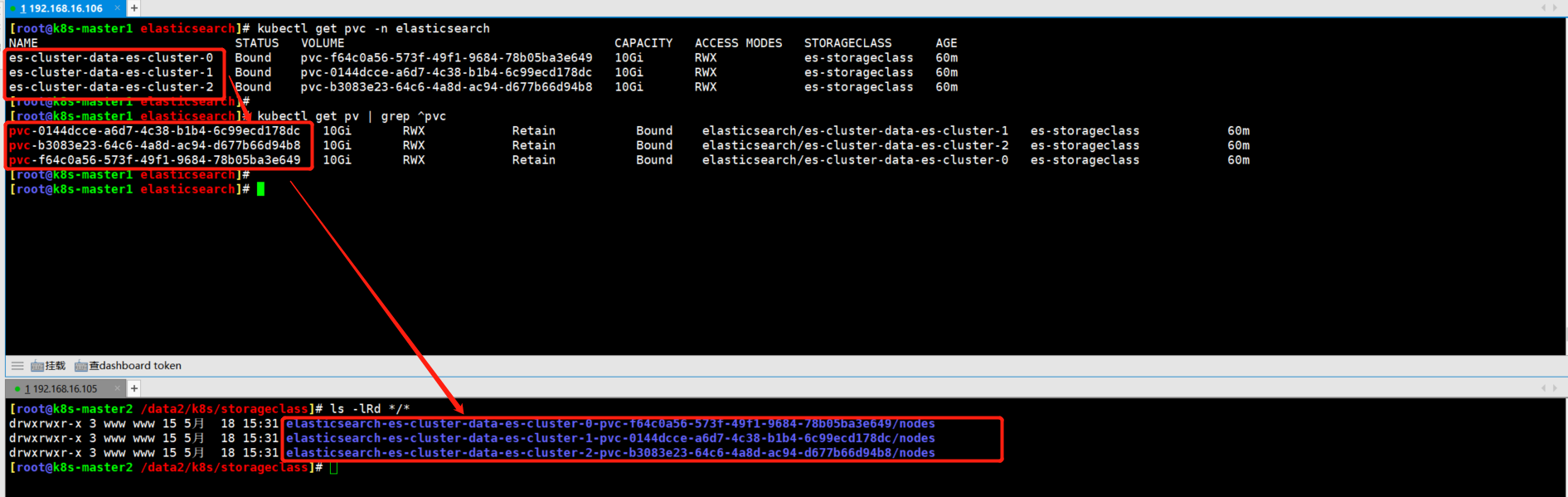

8.2.查看es每个节点使用的pv和pvc信息

每个pod都是一个es节点，每个节点都一个pvc将数据持久化

[root@k8s-master1 elasticsearch]# kubectl get pvc -n elasticsearch
NAME                           STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS      AGE
es-cluster-data-es-cluster-0   Bound    pvc-f64c0a56-573f-49f1-9684-78b05ba3e649   10Gi       RWX            es-storageclass   60m
es-cluster-data-es-cluster-1   Bound    pvc-0144dcce-a6d7-4c38-b1b4-6c99ecd178dc   10Gi       RWX            es-storageclass   60m
es-cluster-data-es-cluster-2   Bound    pvc-b3083e23-64c6-4a8d-ac94-d677b66d94b8   10Gi       RWX            es-storageclass   60m

[root@k8s-master1 elasticsearch]# kubectl get pv | grep ^pvc
pvc-0144dcce-a6d7-4c38-b1b4-6c99ecd178dc   10Gi       RWX            Retain           Bound    elasticsearch/es-cluster-data-es-cluster-1   es-storageclass            60m
pvc-b3083e23-64c6-4a8d-ac94-d677b66d94b8   10Gi       RWX            Retain           Bound    elasticsearch/es-cluster-data-es-cluster-2   es-storageclass            60m
pvc-f64c0a56-573f-49f1-9684-78b05ba3e649   10Gi       RWX            Retain           Bound    elasticsearch/es-cluster-data-es-cluster-0   es-storageclass            60m

在这里插入图片描述

9.查看es集群信息

9.1.查看集群状态

[root@k8s-master1 ~]# curl http://192.168.16.106:19200/_cluster/health?pretty{  "cluster_name" : "es-cluster",  "status" : "green",					#集群状态为green  "timed_out" : false,  "number_of_nodes" : 3,				#3个节点  "number_of_data_nodes" : 3,			#3个数据节点  "active_primary_shards" : 0,  "active_shards" : 0,  "relocating_shards" : 0,  "initializing_shards" : 0,  "unassigned_shards" : 0,  "delayed_unassigned_shards" : 0,  "number_of_pending_tasks" : 0,  "number_of_in_flight_fetch" : 0,  "task_max_waiting_in_queue_millis" : 0,  "active_shards_percent_as_number" : 100.0}

9.2.查看集群的节点信息

[root@k8s-master1 ~]# curl http://192.168.16.106:19200/_cat/nodes100.64.169.155 20 96 14 1.29 1.16 0.93 dilm - es-cluster-1100.111.156.74 24 92  8 0.08 0.24 0.50 dilm * es-cluster-0100.111.156.80 19 92  8 0.08 0.24 0.50 dilm - es-cluster-2

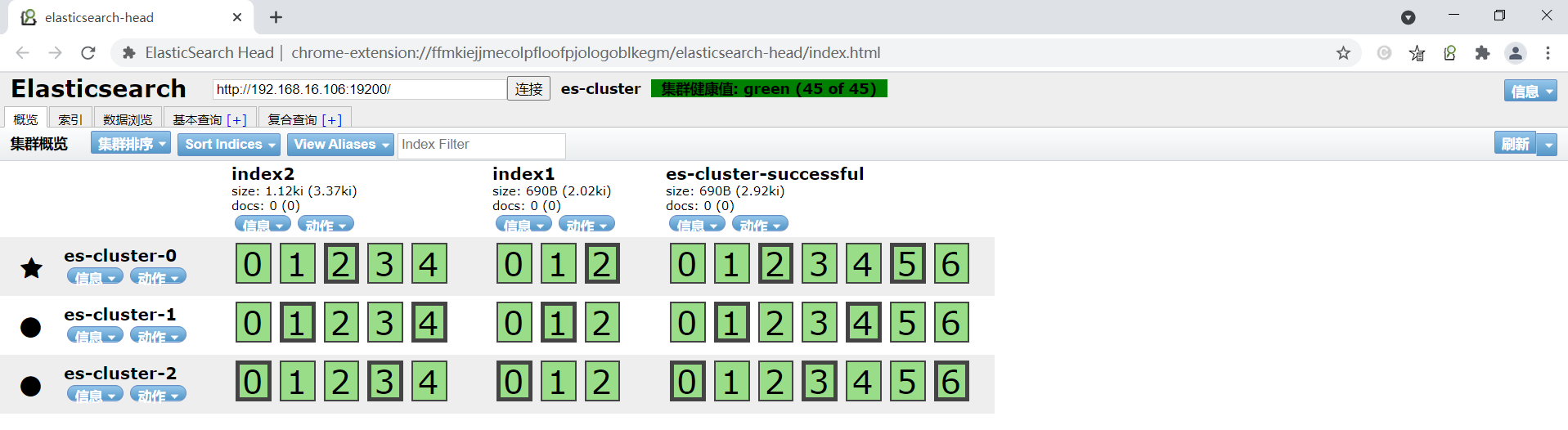

10.创建索引并在es-head查看集群

curl -XPUT 'http://192.168.16.106:19200/index1?pretty' -H 'Content-Type: application/json' -d '{"settings": {  "number_of_shards":3,  "number_of_replicas": 2}}'curl -XPUT 'http://192.168.16.106:19200/index2?pretty' -H 'Content-Type: application/json' -d '{"settings": {  "number_of_shards":5,  "number_of_replicas": 2}}'curl -XPUT 'http://192.168.16.106:19200/es-cluster-successful?pretty' -H 'Content-Type: application/json' -d '{"settings": {  "number_of_shards":7,			#分片数  "number_of_replicas": 2		#副本数，一般是集群节点个数-1}}'

在这里插入图片描述
