本文详细介绍如何在Linux系统使用Docker安装Gitlab、Gitlab-Runner，并通过一个SpringBoot项目来演示CICD

本文需要掌握一点Linux和Docker的基础知识和命令，不熟悉的建议先去了解这两块的内容哦

一、安装Gitlab

1、拉取镜像并启动

由于服务器的80端口可能被占用，所以这里我们改成了其他端口来启动

docker run -d -p 2443:443 -p 5678:80 -p 2222:22 --name gitlab --restart always -v/srv/gitlab/config:/etc/gitlab -v /srv/gitlab/logs:/var/log/gitlab -v /src/gitlab/data:/var/opt/gitlab docker.io/gitlab/gitlab-ce

2、修改配置文件

提示：等待docker运行gitlab一小段时间后在操作，否则可能出现文件找不到

修改gitlab.yml文件

vim /src/gitlab/data/gitlab-rails/etc/gitlab.yml

找到如下配置，修改host为你服务的IP或者域名(不能加http://)，修改完毕后保存退出

  gitlab:
    # 这里要将host设置为你gitlab所在的服务器IP或者域名
    host: 172.20.9.3
    port: 80
    https: false

修改gitlab.rb文件

vim /srv/gitlab/config/gitlab.rb

找到external_url，默认是被注释的，要打开，并填写暴露出去的http://ip:port，IP一定要和gitlab.yml文件配置的相同，port为你启动时指定的，我们这里使用5678作为端口；最后加上ssh协议下使用的IP和端口(这里的端口是你启动时指定的，我们这里是2222)，最后保存并退出

external_url 'http://172.20.9.3:5678'gitlab_rails['gitlab_ssh_host'] = '172.20.9.3'gitlab_rails['gitlab_shell_ssh_port'] = '2222'

停止并移除之前启动的gitlab

# 停止并移除之前启动的GitLab容器docker rm -f gitlab

重新启动gitlab

这里要将容器端口改为5678

docker run -d -p 2443:443 -p 5678:5678 -p 2222:22 --name gitlab --restart always -v/srv/gitlab/config:/etc/gitlab -v /srv/gitlab/logs:/var/log/gitlab -v /src/gitlab/data:/var/opt/gitlab docker.io/gitlab/gitlab-ce

等待一段时间，就可以访问了，首次需要更改root账户的密码

二、安装Gitlab-Runner

可以在项目中或者项目组中以及全局配置中找到Runner配置的地方，全局配置仅限GitLab的管理员账号才有权限

• 项目中

  项目中配置的Runner只对当前项目有效

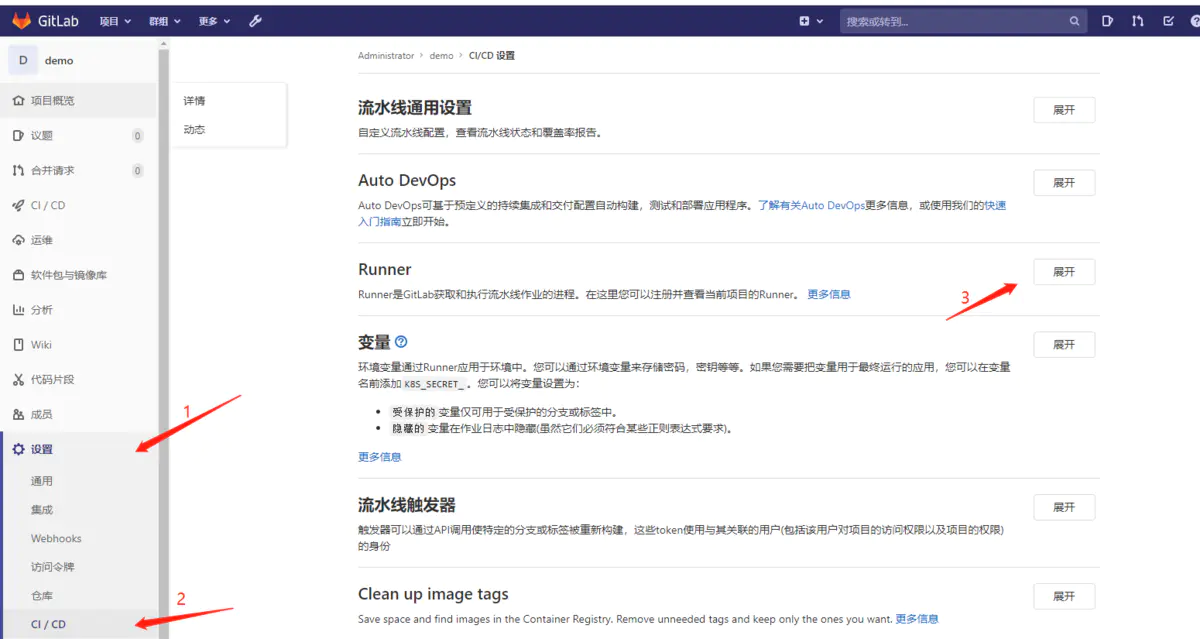

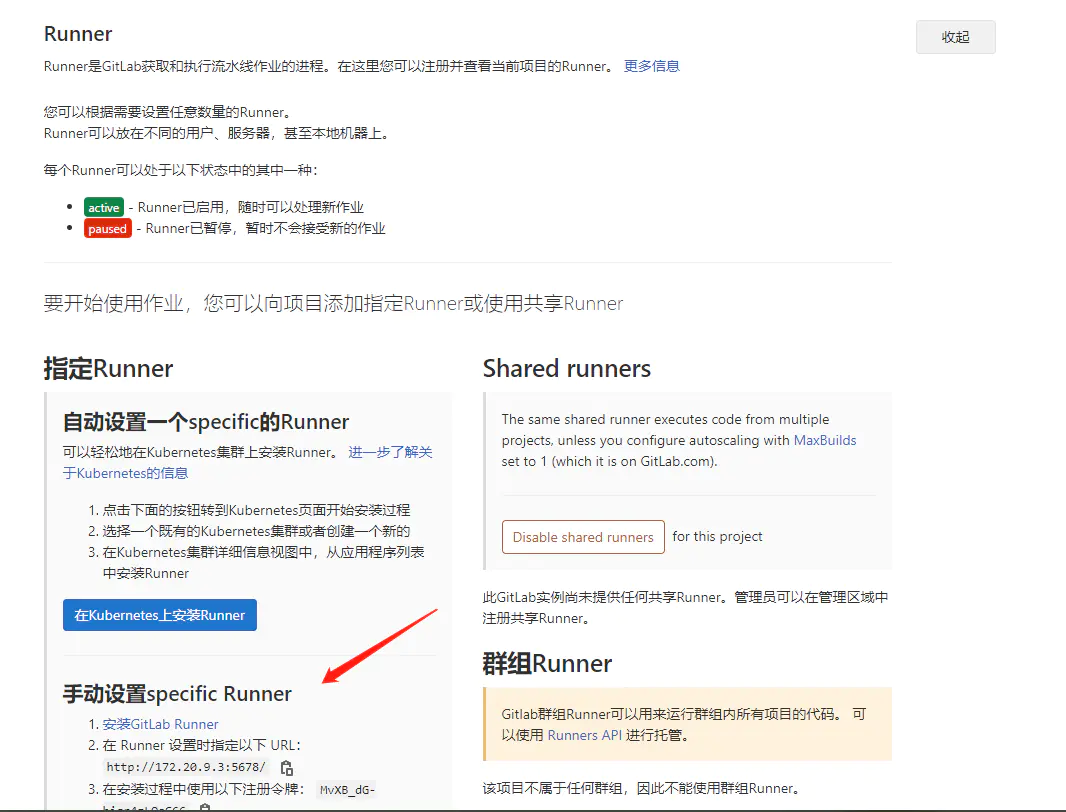

  这时候我们展开，就能看到这个设置Runner的区域


• 项目组中

  只对这个项目组内的所有项目生效

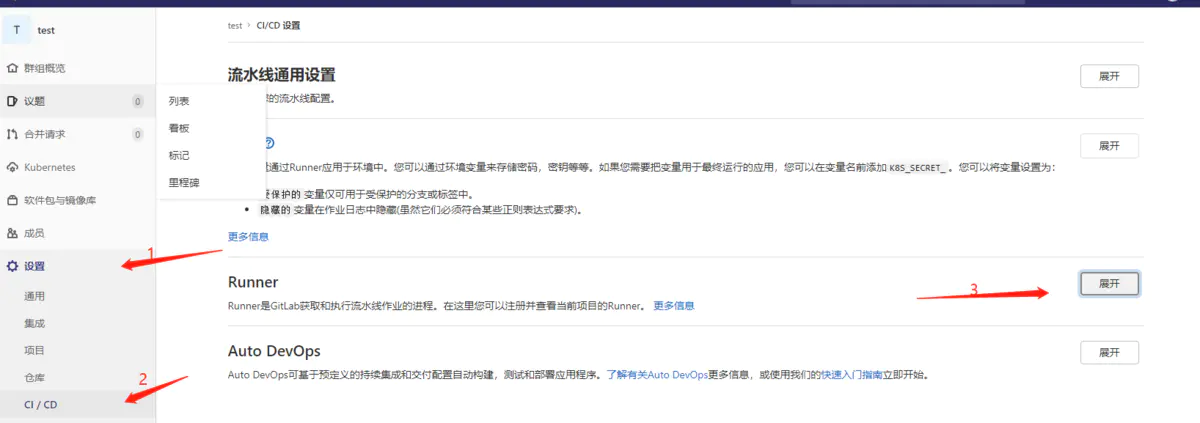

  这个和在项目中一样，都需要展开，往下拉就能看到手动设置Runner的区域

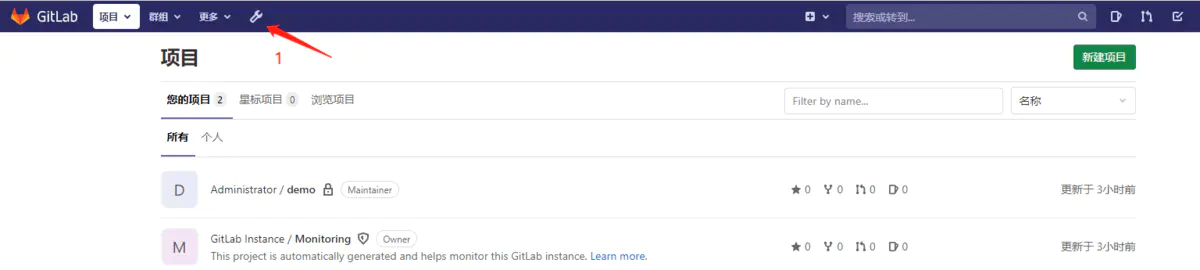

• 全局配置

  所有项目都可以一起使用

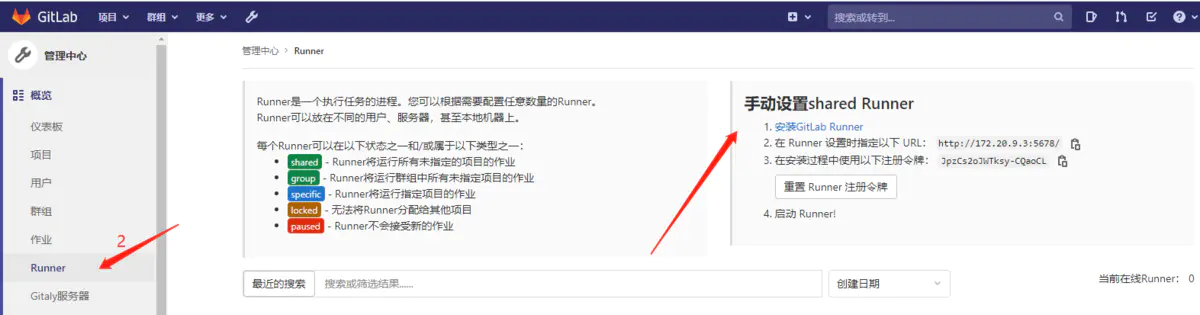

  全局配置在右边就能直接看到手动设置Runner的区域

  1、拉取Runner镜像并启动

  docker run -d --name gitlab-runner --restart always -v /srv/gitlab-runner/config:/etc/gitlab-runner -v /var/run/docker.sock:/var/run/docker.sock gitlab/gitlab-runner:latest

  2、进入Runner容器内

  docker exec -it gitlab-runner bash

  3、运行以下命令

  gitlab-runner register

  输入Gitlab实例的地址

  地址是你手动设置Runner区域里面的URL

  > Please enter the gitlab-ci coordinator URL (e.g. https://gitlab.com )
  http://xxx

  输入token

  token是你手动设置Runner区域里面的令牌

  > Please enter the gitlab-ci token for this runner
  xxx

  输入Runner的描述

  > Please enter the gitlab-ci description for this runner
  [hostname] my-runner

  输入与Runner关联的标签

  标签是为了让后期在CI脚本中指定选择某个或者多个Runner，这里我们设置他的标签为test，你们可以设置其他的

  > Please enter the gitlab-ci tags for this runner (comma separated):test

  输入Runner的执行器

  由于我们都是基于Docker，所以这里选择执行器为Docker

  > Please enter the executor: ssh, docker+machine, docker-ssh+machine, kubernetes, docker, parallels, virtualbox, docker-ssh, shell:
  docker

  设置执行器的版本

  > Please enter the Docker image (eg. ruby:2.1):
  alpine:latest

  退出容器

  exit

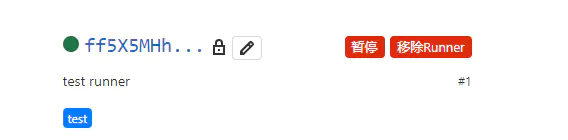

  通过以上命令后，就创建成功runner啦，这时候我们去GitLab中我们创建Runner的区域刷新就能看到了


  4、修改Runner配置文件

  vim /srv/gitlab-runner/config/config.toml

  找到volumes配置，修改结果为如下，分别是挂载了宿主机docker的sock文件和Maven的缓存，减少拉取Jar包的时间消耗，其中"/data/.m2/:/.m2/"这块为Maven的Jar包存放地址，左边为宿主机目录，右边为容器内的Jar包存储路径，这个需要根据自己使用的Maven镜像而定

  提示：如何构建Maven镜像请翻到文章末尾

  volumes = ["/cache","/var/run/docker.sock:/var/run/docker.sock","/data/.m2/:/.m2/"]

  在volumes配置下方增加一行配置，防止Runner重复拉取镜像

  pull_policy = "if-not-present"

  最后重启Runner

  docker restart gitlab-runner

  三、创建SpringBoot项目测试CICD

  这里就不演示如何创建项目了，不会SpringBoot的自行去学习，这里只展示.gitlab-ci.yml文件

  1、在项目根目录创建个Dockerfile

  FROM openjdk:8-jdkCOPY target/*.jar ci-demo.jarEXPOSE 7777ENTRYPOINT ["java","-jar","ci-demo.jar"]

  2、项目根目录创建.gitlab-ci.yml文件

  下面脚本中出现了172.20.9.3:5001/root/maven:latest镜像，这块是我们手动构建的Maven镜像，如何构建请前往文章第四部分拓展知识查看

  # 全局脚本，会运行在各个阶段的script前，如果某个阶段里面存在before_script，那么以那个阶段里的为主before_script:# 这里定义了打包成功后的Docker镜像名称，每一次提交代码后构建成功的镜像名称都是唯一的- export IMAGE_FULL_NAME=${CI_REGISTRY_IMAGE}:${CI_COMMIT_REF_SLUG}-${CI_COMMIT_SHA}# 定义CI执行的阶段，这里可以自己根据情况定义多少个阶段stages:- compile- build- run# 定义全局变量variables:PROJECT: "ci-demo"# 这里定义了Maven的jar包存放地址，与我们构建maven私服的时候设置的存放地址一致MAVEN_REPO: "/.m2"编译:# 当前阶段的执行镜像，这是我们自己构建的镜像image: 172.20.9.3:5001/root/maven:latest# 属于上面定义的哪一个阶段stage: compile# 是否允许失败，允许的话如果当前阶段运行失败还会继续执行下一个阶段allow_failure: false# 只在哪个分支生效only:
    - master# 这里就是你要选择哪个runner来执行了，填写我们创建runner时候指定的标签tags:
    - test# 运行脚本script:
    - mvn -Dmaven.repo.local=$MAVEN_REPO clean package -Dmaven.test.skip=true# 因为是Maven编译，所以会有Jar包产物，这里定义产物的过期时间artifacts:
    name: $PROJECT
    expire_in: 7 days
    paths:
      - target/*.jar构建镜像:image: docker:stablestage: buildscript:
    # 这里的变量会自动获取你当前推送代码的gitlab用户和密码以及仓库地址
    - docker login --username $CI_REGISTRY_USER --password $CI_REGISTRY_PASSWORD $CI_REGISTRY
    # 这里的变量就是我们全局配置定义的了
    - docker build -t $IMAGE_FULL_NAME .
    - docker push $IMAGE_FULL_NAME
    - rm -rf target
    - docker rmi $IMAGE_FULL_NAMEonly:
    - mastertags:
    - test运行:image: docker:stablestage: runscript:
    - CONTAINER_NAME=$(docker ps -aq --filter name=$PROJECT)
    - echo $CONTAINER_NAME
    - if [[ -n "$CONTAINER_NAME" ]]; then
      docker rm -f $CONTAINER_NAME;
      fi
    - docker run -d --name $PROJECT -p 7777:7777 $IMAGE_FULL_NAMEonly:
    - mastertags:
    - test

  3、将项目提交到Gitlab仓库即可

  编写好脚本后，提交代码到master分支，因为我们在CI脚本里只指定了master分支生效，第一次CI执行的时候会比较慢，因为需要拉取基础镜像和jar包

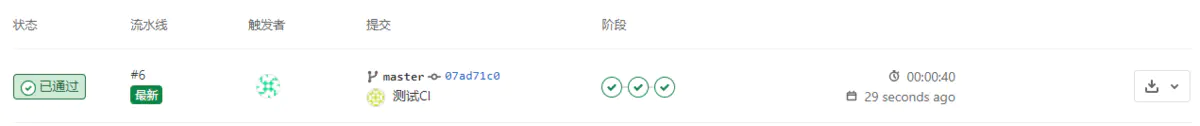

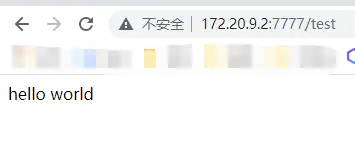

  CI脚本执行完毕后，我们可以去runner所在服务器进行查看容器是否启动成功，由于我们项目设置了一个接口，所以我们直接尝试访问接口地址看看是不是正常返回，如果返回了就是执行成功了，没有正常返回的话，就需要自己通过docker logs -f <容器名>查看日志了


建议：最好使用内网环境的基础镜像，否则可能导致CI执行时间过长，比如CI脚本中运行阶段的基础镜像docker:stable还有Dockerfile文件里的基础镜像JDK。拉取时间的长短受服务器性能和网络影响。

该项目Demo可以前往GitHub查看

四、拓展知识

1、开启GitLab中Docker镜像仓库

首先我们先找台服务器启动一个Docker registry镜像仓库

docker run -d -v /data/registry:/var/lib/registry -e REGISTRY_STORAGE_DELETE_ENABLED=true -p 5001:5000 --restart=always --name registry registry:2

过了一会后通过浏览器访问http://<服务器IP>:5051/v2/_catalog，会返回一个空的JSON，这是因为我们还没推送镜像上去。

在Gitlab中开启Docker镜像仓库，可以直接通过Gitlab中的用户项目权限进行镜像权限控制，非常方便快捷。registry_external_url 和gitlab_rails['registry_api_url']替换为你的镜像仓库地址，registry_path、registry_host修改为对应的地址和IP

registry_external_url 'http://172.20.9.3:5001'gitlab_rails['registry_enabled'] = true
gitlab_rails['registry_host'] = "172.20.9.3"gitlab_rails['registry_port'] = "5001"gitlab_rails['registry_path'] = "/src/gitlab/data/gitlab-rails/shared/registry"gitlab_rails['registry_api_url'] = "http://172.20.9.3:5001"

配置完刷新配置

docker exec -it gitlab gitlab-ctl reconfigure

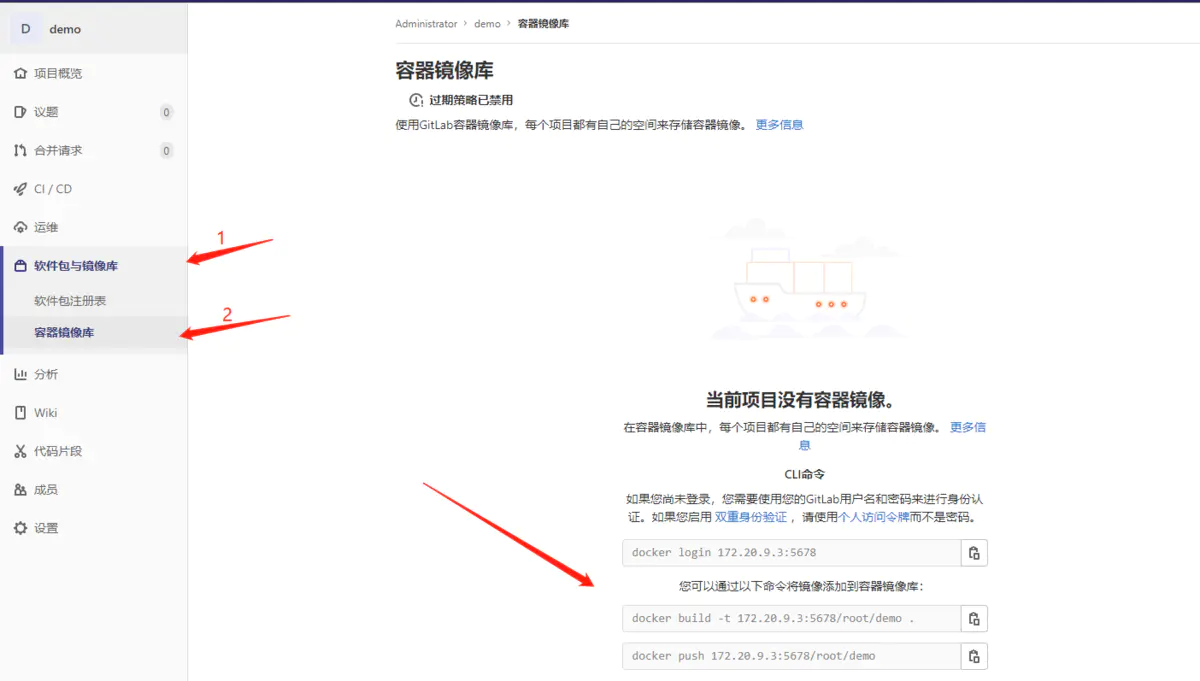

这时候我们随便找到一个项目，点进去查看一下容器库

右边的就是如何通过docker提交镜像到该项目了

提示：由于我们这边没有配置HTTPS，所以需要给Docker增加如下配置，需要登陆镜像仓库的机子都需要给配上，我们这里是通过runner去打包和启动项目，那么就需要在runner所在服务器的docker进行配置了

# 打开文件vim /etc/docker/daemon.json# 将下面的配置追加到已有的配置中"insecure-registries":["xxx:5000"]

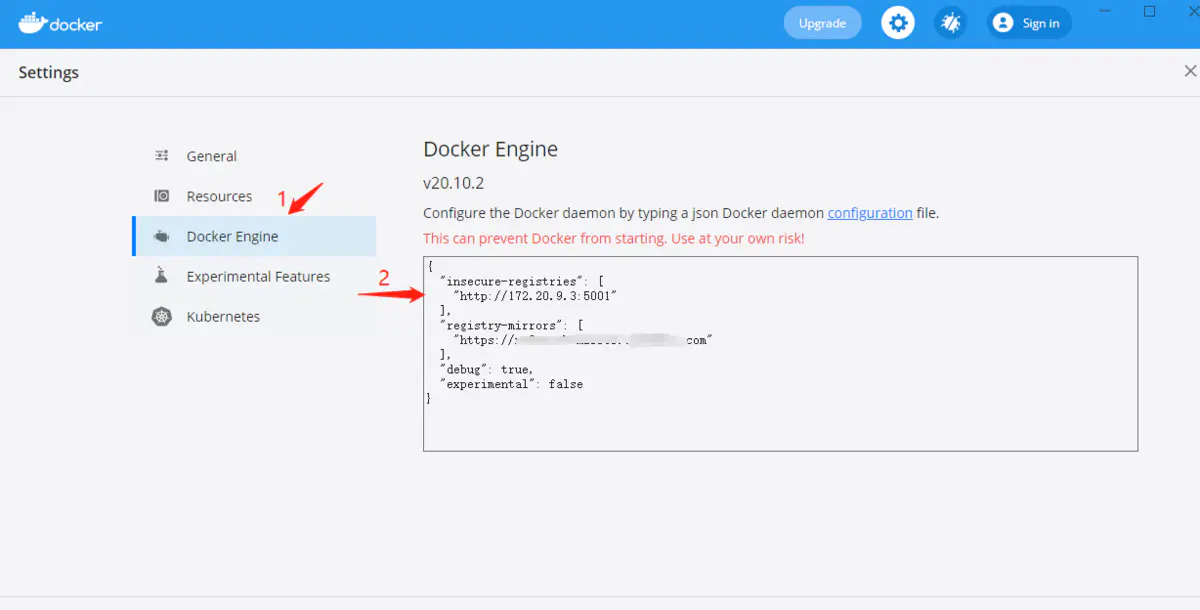

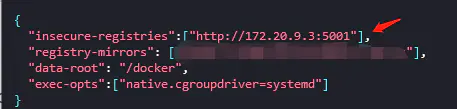

最终的效果如下第一行

配置好后重启Docker

systemctl restart docker

2、构建自己的Maven镜像

以下两个文件要放到同一个目录里面

• Dockerfile

  FROM maven:3.6.0-jdk-8-alpineCOPY settings.xml /usr/share/maven/ref/

• Maven配置文件(settings.xml)

  <?xml version="1.0" encoding="UTF-8"?><settings xmlns="http://maven.apache.org/SETTINGS/1.0.0"
          xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
          xsi:schemaLocation="http://maven.apache.org/SETTINGS/1.0.0 http://maven.apache.org/xsd/settings-1.0.0.xsd">
    <!--改为你的Jar包存放目录-->
    <localRepository>/.m2</localRepository>
    <mirrors>
        <mirror>
            <id>mynexus</id>
            <name>company nexus</name>
            <url>更改为你的Maven仓库地址，可以是阿里的私服，也可以是公司内部的私服</url>
            <mirrorOf>central</mirrorOf>
        </mirror>
    </mirrors>
    <profiles>
        <profile>
            <id>jdk18</id>
            <activation>
                <jdk>1.8</jdk>
                <activeByDefault>true</activeByDefault>
            </activation>
            <properties>
                <maven.compiler.source>1.8</maven.compiler.source>
                <maven.compiler.target>1.8</maven.compiler.target>
                <maven.compiler.compilerVersion>1.8</maven.compiler.compilerVersion>
            </properties>
        </profile>
    </profiles></settings>

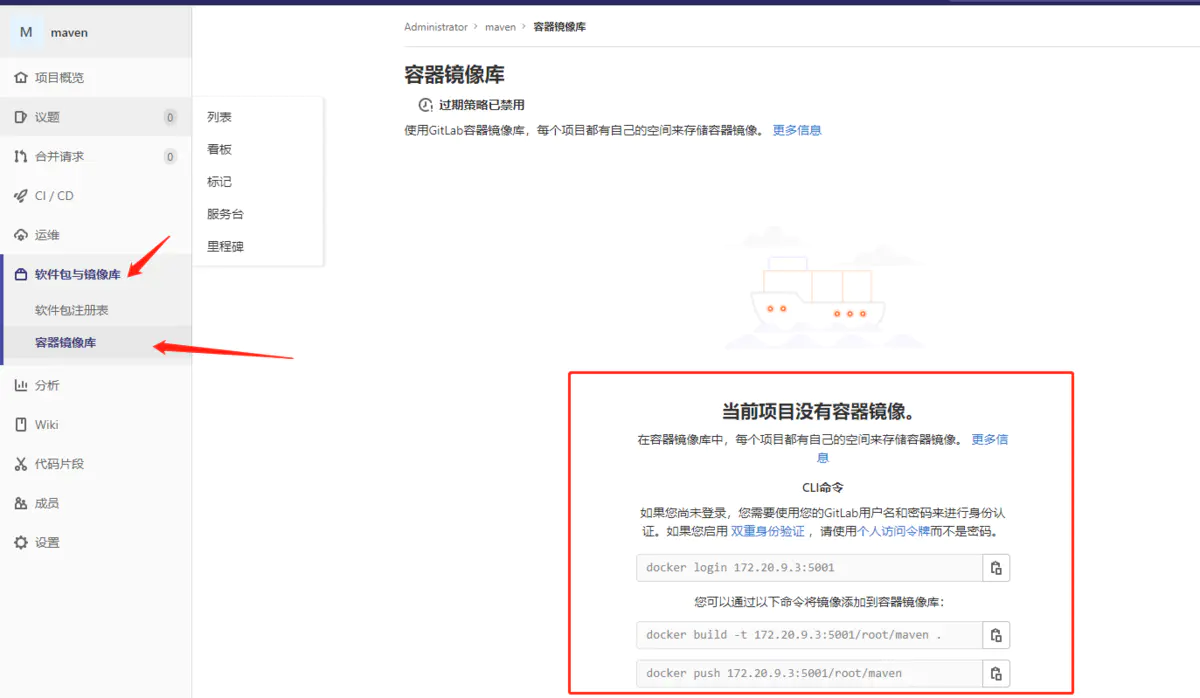

  两个文件创建好之后，通过控制台进入到该目录，尝试构建镜像并上传，本文直接采用GitLab开启Docker镜像仓库，因此这里，我们先去Gitlab创建一个叫Maven的项目，然后查看他的容器库


依次执行框框里的命令，这里需要配置docker镜像仓库地址到你要执行这个命令的机子哦，如果你是在本地，那么就是给本地电脑的docker加上配置了

docker login 172.20.9.3:5001

docker build -t 172.20.9.3:5001/root/maven .

docker push 172.20.9.3:5001/root/maven

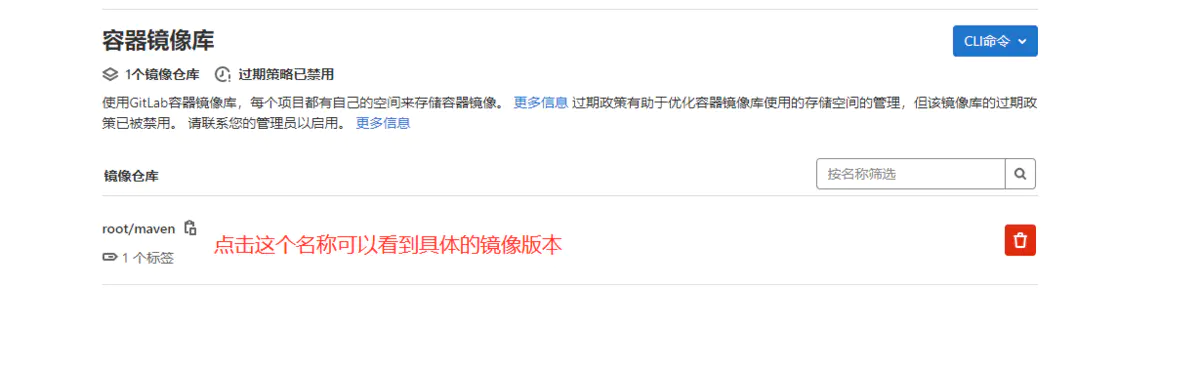

执行完毕后我们回到Gitlab查看一下，这时候就有我们推送的镜像了
