LVS 负载均衡之NAT模式 原理与实践

21 12月
作者:admin|分类:应用管理



LVS负载均衡工作原理

实现LVS负载均衡转发方式有三种，分别为NAT、DR、TUN模式，LVS均衡算法包括：RR(round-robin)、LC(least_connection)、W(weight)RR、WLC模式等（RR为轮询模式，LC为最少连接模式）。



LVS/NAT

重点理解NAT方式的实现原理和数据包的改变。

用户请求LVS VIP到达director（LVS服务器：LB），director（LVS服务器）将请求的报文（因为用户的请求有一个请求报文，也就是请求包里面，请求包里面有一个目标IP地址）的目标IP地址（目标IP地址是LVS的VIP）改成后端的realserver IP地址（因为LVS不能像nginx提供静态资源解析，所以LVS要串改报文当中的目标IP，改为后端随机一台nginx的IP），同时将报文的目标端口也改成后端选定的realserver相应端口，最后将报文发送到realserver，realserver将数据返给director，director再把数据发送给用户。（两次请求都经过director，所以访问大的话，director会成为瓶颈）。

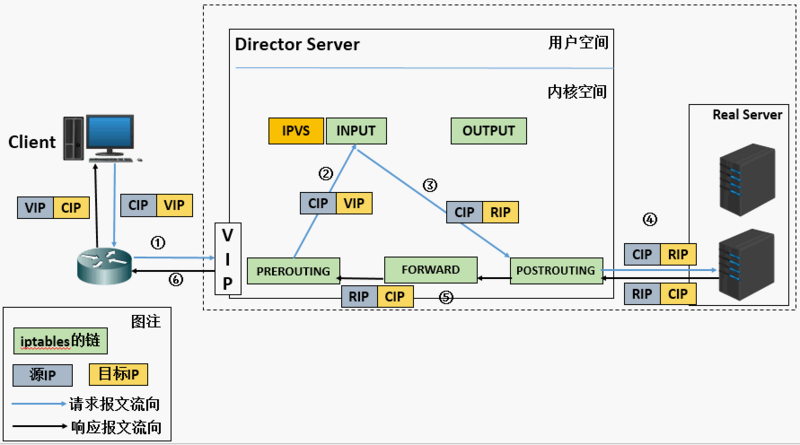

 (1) 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP
(2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链
(3) IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP，目标IP为RIP
(4) POSTROUTING链通过选路，将数据包发送给Real Server
(5) Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP
(6) Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP

LVS/NAT模型的特性
  • RS应该使用私有地址，RS的网关必须指向DIP
  • DIP和RIP必须在同一个网段内
  • 请求和响应报文都需要经过Director Server，高负载场景中，Director Server易成为性能瓶颈
  • 支持端口映射
  • RS可以使用任意操作系统
  • 缺陷：对Director Server压力会比较大，请求和响应都需经过director server

NAT（Network Address Translation 网络地址转换）是一种外网和内外地址映射的技术，内网可以是私有网址，外网可以使用NAT方法修改数据报头，让外网与内网能够互相通信。NAT模式下，网络数据报的进出都要经过LVS的处理。LVS需作为RS（真实服务器）的网关。当包到达LVS时，LVS做目标地址转换（DNAT），将目标IP改为RS的IP。RS接收到包以后，仿佛是客户端直接发给它的一样。RS处理完，返回响应时，源IP是RS IP，目标IP是客户端的IP。这时RS的包通过网（LVS）中转，LVS会做源地址转换（SNAT），将包的源地址改为VIP，这样，这个包对客户端看起来就仿佛是LVS直接返回给它的。客户端无法感知到后端RS的存在。

（1）RIP和DIP必须在同一个IP网络，且应该使用私网地址；RS的网关要指向DIP；
（2）请求报文和响应报文都必须经由Director转发；Director易于成为系统瓶颈；
（3）支持端口映射，可修改请求报文的目标PORT；
（4）vs必须是Linux系统，rs可以是任意系统；

缺点：在整个过程中，所有输入输出的流量都要经过LVS 调度服务器。显然，LVS 调度服务器的网络I/O压力将会非常大，因此很容易成为瓶颈，特别是对于请求流量很小，而响应流量很大的Web类应用来说尤为如此。

优点：NAT模式的优点在于配置及管理简单，由于了使用NAT技术，LVS 调度器及应用服务器可以在不同网段中，网络架构更灵活，应用服务器只需要进行简单的网络设定即可加入集群。



LVS NAT模式实战

环境如下，系统为Centos7.X

Server1

192.168.179.102

LVS

Server2

192.168.179.103

Server1 Nginx

Server3

192.168.179.104

Server2 Nginx

LVS：192.168.179.102 :安装ipvsadm软件包通过命令ipvsadm来管理ip_vs模块

[root@localhost ~]# yum install ipvsadm -y  #通过ipvsadm来管理ip_vs模块
[root@localhost ~]# lsmod | grep -i ip_vs
[root@localhost ~]# modprobe ip_vs   #加载ip_vs模块，如果不加载就实现不了负载均衡了
[root@localhost ~]# lsmod | grep -i ip_vs
ip_vs                 141092  0
nf_conntrack          133387  1 ip_vs
libcrc32c              12644  3 xfs,ip_vs,nf_conntrack

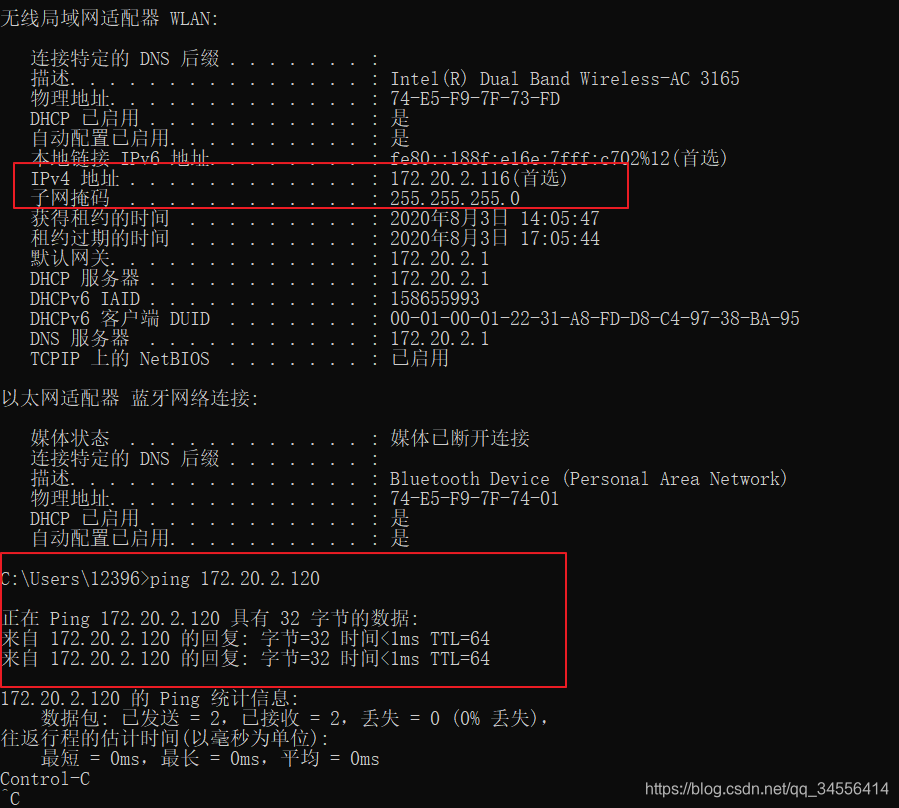

LVS上配置网卡：内网网卡：ens32: 192.168.179.102（和后端Nginx在一个网段）   外网网卡：ens34：172.20.2.120（提供VIP服务）

[root@localhost ~]# ip a
2: ens32: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:0e:1a:bf brd ff:ff:ff:ff:ff:ff
    inet 192.168.179.102/24 brd 192.168.179.255 scope global ens32
       valid_lft forever preferred_lft forever
    inet6 fe80::2d42:a0b1:1cdc:74c0/64 scope link
       valid_lft forever preferred_lft forever
3: ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:0e:1a:c9 brd ff:ff:ff:ff:ff:ff
    inet 172.20.2.120/24 brd 172.20.2.255 scope global dynamic ens34
       valid_lft 6238sec preferred_lft 6238sec
    inet6 fe80::1047:3c34:2b9f:50e8/64 scope link
       valid_lft forever preferred_lft forever

LVS配置路由转发功能（实现负载均衡）

#ipvsadm  -A 代表添加VIP -t代表TCP协议 -s指定算法 rr轮询模式
[root@localhost ~]# ipvsadm -A -t 172.20.2.120:80 -s rr
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr

#-a表示在VIP集群当中添加后端服务器真实IP  -r表示real server  -m表示NAT 模式 -g表示DR模式 -w表示权重（在虚拟集群172.20.2.120:80中，加入后端Realserver服务器192.168.179.103:80）
[root@localhost ~]# ipvsadm -a -t 172.20.2.120:80 -r 192.168.179.103:80 -m -w 100
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr
  -> 192.168.179.103:80           Masq    100    0          0

-a，往虚拟服务器集群中添加真实服务器；
-t，TCP协议；
-r，指定后端realserver服务器的IP和端口；
-m，指定NAT转发模式；
-w，weight权重设置；

#该文件内容为0，表示禁止数据包转发，1表示允许，将其修改为1。（LVS NAT模式能够实现数据转发，还要依靠Linux内核开启转发功能，所以需要如下设置）
[root@localhost ~]# cat /proc/sys/net/ipv4/ip_forward
0
[root@localhost ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@localhost ~]# cat /proc/sys/net/ipv4/ip_forward
1
#修改网关地址即下一跳地址为LVS内网网卡的地址（192.168.179.103 Realserver服务器的网关设置为LVS服务器的内网网卡IP地址192.168.179.102）
[root@real-server1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens32
GATEWAY=192.168.179.102
[root@real-server1 ~]# systemctl restart network

[root@real-server1 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.179.102 0.0.0.0         UG    100    0        0 ens32

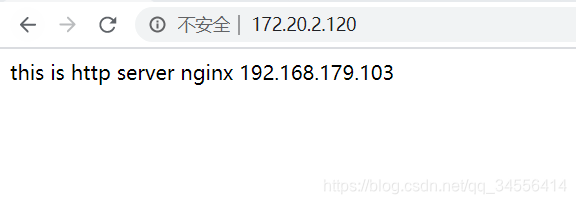

#查看LVS NAT模式集群配置信息，下所示：
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr
  -> 192.168.179.103:80           Masq    100    0          2

Forward: 转发方式，当前是路由转发
Weight: 权重
ActiveConn: 当前活跃的连接数
InActConn: 当前不活跃的连接数

如果需要中途加入一台Nginx，比如192.168.179.104这台Nginx,操作如下，和上面方法一样

#LVS 192.168.179.102上
[root@localhost ~]# ipvsadm -a -t 172.20.2.120:80 -r 192.168.179.104:80 -m -w 100
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr
  -> 192.168.179.103:80           Masq    100    0          0
  -> 192.168.179.104:80           Masq    100    0          0



#Nginx 192.168.179.104
[root@real-server2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens32
GATEWAY=192.168.179.102
[root@real-server2 ~]# systemctl restart network
[root@real-server2 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.179.102 0.0.0.0         UG    100    0        0 ens32
192.168.179.0   0.0.0.0         255.255.255.0   U     100    0        0 ens32

未结合Keepalived实现对后端节点进行健康检查

[root@real-server1 ~]# pkill nginx

#如果你将后端一台Nginx下线了，LVS并不会对后端的real server做健康检查，可以看到需要配合keepalived来使用
[root@localhost ~]# tail -f /var/log/messages
#列表当中的192.168.179.104节点并未踢出后端的real server集群
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr
  -> 192.168.179.103:80           Masq    100    0          3
  -> 192.168.179.104:80           Masq    100    1          29
[root@localhost ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.20.2.120:80 rr
  -> 192.168.179.103:80           Masq    100    0          1
  -> 192.168.179.104:80           Masq    100    0          1
