Ceph 初认与简介

1、为什么要用Ceph

Ceph是当前非常流行的开源分布式存储系统，具有高扩展性、高性能、高可靠性等优点，同时提供块存储服务(rbd)、对象存储服务(rgw)以及文件系统存储服务(cephfs)，Ceph在存储的时候充分利用存储节点的计算能力，在存储每一个数据时都会通过计算得出该数据的位置，尽量的分布均衡。目前也是OpenStack的主流后端存储，随着OpenStack在云计算领域的广泛使用，ceph也变得更加炙手可热。国内目前使用ceph搭建分布式存储系统较为成功的企业有x-sky,深圳元核云，上海UCloud等三家企业。

Ceph设计思想：集群可靠性、集群可扩展性、数据安全性、接口统一性、充分发挥存储设备自身的计算能力、去除中心化。

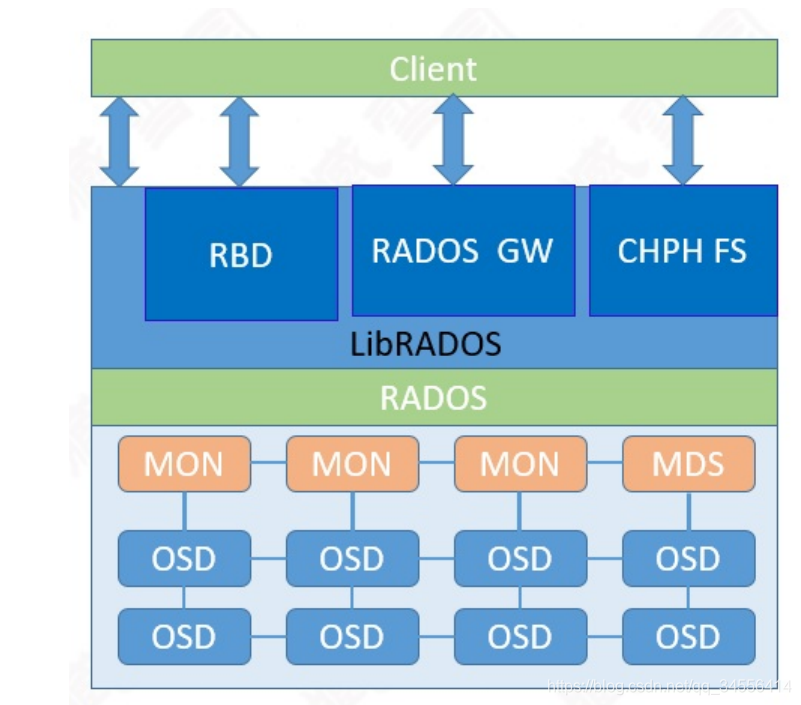

2、Ceph架构介绍

(https://yeepay-static-qa.s3.cn-north-1.amazonaws.com.cn/640.png)

 Ceph使用RADOS提供对象存储，通过librados封装库提供多种存储方式的文件和对象转换。外层通过RGW（Object，有原生的API，而且也兼容Swift和S3的API，适合单客户端使用）、RBD（Block，支持精简配置、快照、克隆，适合多客户端有目录结构）、CephFS（File，Posix接口，支持快照，社会和更新变动少的数据，没有目录结构不能直接打开）将数据写入存储。

- 高性能

a. 摒弃了传统的集中式存储元数据寻址的方案，采用CRUSH算法，数据分布均衡，并行度高

b.考虑了容灾域的隔离，能够实现各类负载的副本放置规则，例如跨机房、机架感知等

c. 能够支持上千个存储节点的规模，支持TB到PB级的数据

- 高可扩展性

a. 去中心化

b. 扩展灵活

c. 随着节点增加而线性增长

- 特性丰富

a. 支持三种存储接口：块存储、文件存储、对象存储

b. 支持自定义接口，支持多种语言驱动

 3、Ceph核心概念

RADOS

RADOS : 可靠的自主分布式对象存储（RADOS）是Ceph存储集群的基础。RADOS对象存储负责存储这些对象，而不管它们的数据类型如何。RADOS层确保数据始终保持一致。 为此，它执行数据复制、故障检测和恢复，以及跨集群节点的数据迁移和再平衡。

全称Reliable Autonomic Distributed Object Store，即可靠的、自动化的、分布式对象存储系统。RADOS是Ceph集群的精华，用户实现数据分配、Failover等集群操作。

Librados

Librados : librados库是一种访问RADOS的方便方法，支持PHP、Ruby、Java、Python、C 和c++编程语言。它为 Ceph存储集群(RADOS)提供了本机接口，并为其他服务提供了基础，如RBD、RGW和CephFS，这些服务构建 在librados之上。librados还支持从应用程序直接访问

Crush

Crush算法是Ceph的两大创新之一，通过Crush算法的寻址操作，Ceph得以摒弃了传统的集中式存储元数据寻址方案。而Crush算法在一致性哈希基础上很好的考虑了容灾域的隔离，使得Ceph能够实现各类负载的副本放置规则，例如跨机房、机架感知等。同时，Crush算法有相当强大的扩展性，理论上可以支持数千个存储节点，这为Ceph在大规模云环境中的应用提供了先天的便利。

Pool

Pool是存储对象的逻辑分区，它规定了数据冗余的类型和对应的副本分布策略，支持两种类型：副本（replicated）和 纠删码（ Erasure Code）；

PG

PG（ placement group）是一个放置策略组，它是对象的集合，该集合里的所有对象都具有相同的放置策略，简单点说就是相同PG内的对象都会放到相同的硬盘上，PG是 ceph的逻辑概念，服务端数据均衡和恢复的最小粒度就是PG，一个PG包含多个OSD。引入PG这一层其实是为了更好的分配数据和定位数据；

Object

简单来说块存储读写快，不利于共享，文件存储读写慢，利于共享。能否弄一个读写快，利于共享的出来呢。于是就有了对象存储。最底层的存储单元，包含元数据和原始数据。

4、Ceph核心组件

OSD

Ceph对象存储设备(OSD) ： 一旦应用程序向Ceph集群发出写操作，数据就以对象的形式存储在OSD中。 这是Ceph集群中存储实际用户数据的惟一组件，通常，一个OSD守护进程绑定到集群中的一个物理磁盘。因此，通常来说，Ceph集群中物理磁盘的总数与在每个物理磁盘上存储用户数据的OSD守护进程的总数相同。

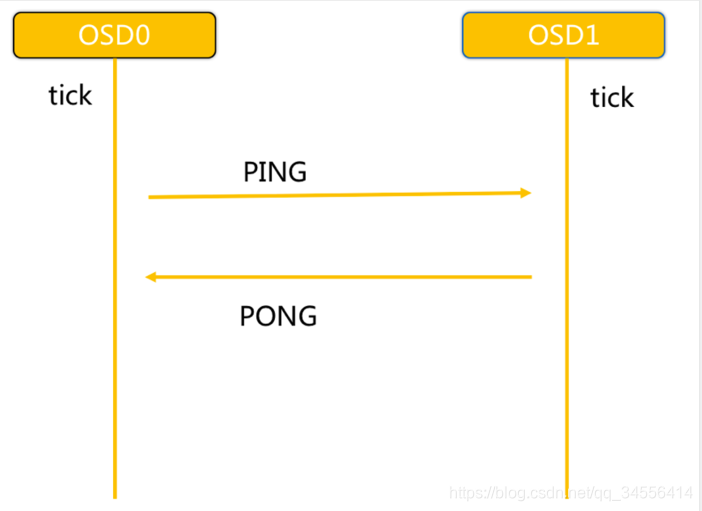

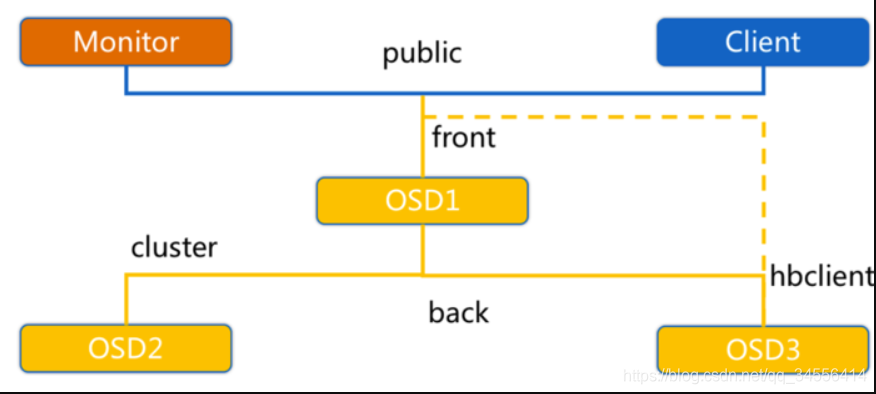

OSD是负责物理存储的进程，一般配置成和磁盘一一对应，一块磁盘启动一个OSD进程。主要功能是存储数据、复制数据、平衡数据、恢复数据，以及与其它OSD间进行心跳检查，负责响应客户端请求返回具体数据的进程等

ceph-deploy osd create --data /dev/sdb cephnode01
ceph-deploy osd create --data /dev/sdb cephnode02
ceph-deploy osd create --data /dev/sdb cephnode03


[root@cephnode01 ~]# ps -ef | grep osd
ceph         819       1  0 08:26 ?        00:00:28 /usr/bin/ceph-osd -f --cluster ceph --id 0 --setuser ceph --setgroup ceph
[root@cephnode02 ~]# ps -ef | grep osd
ceph        1027       1  0 06:15 ?        00:01:12 /usr/bin/ceph-osd -f --cluster ceph --id 1 --setuser ceph --setgroup ceph
[root@cephnode03 ~]# ps -ef | grep osd
ceph       16341       1  0 05:36 ?        00:01:22 /usr/bin/ceph-osd -f --cluster ceph --id 2 --setuser ceph --setgroup ceph

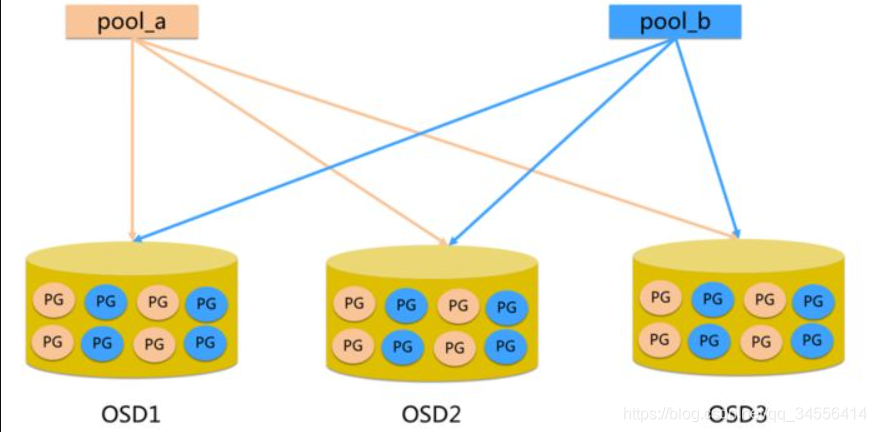

Pool、PG和OSD的关系：

• 一个Pool里有很多PG
• 一个PG里包含一堆对象，一个对象只能属于一个PG
• PG有主从之分，一个PG分布在不同的OSD上（针对三副本类型）

Monitor

Ceph monitors(MON) ：Ceph监视器通过跟踪保存集群状态的映射来跟踪整个集群的健康状况 ，它们为每个组件维护单独的信息映射，其中包括OSD映射，MON映射，PG映射和CRUSH映射。所有群集节点都报告监视节点并共享有关其状态的每个更改的信息。监视器不存储实际数据，这是OSD的工作。

一个Ceph集群需要多个Monitor组成的小集群，它们通过Paxos同步数据，用来保存OSD的元数据。负责坚实整个Ceph集群运行的Map视图（如OSD Map、Monitor Map、PG Map和CRUSH Map），维护集群的健康状态，维护展示集群状态的各种图表，管理集群客户端认证与授权（为客户端接入集群提供接口）；

[root@cephnode01 my-cluster]# ps -ef | grep ceph | grep -v grep
root       11230       1  0 15:26 ?        00:00:00 /usr/bin/python2.7 /usr/bin/ceph-crash
ceph       11995       1  0 15:32 ?        00:00:06 /usr/bin/ceph-mon -f --cluster ceph --id cephnode01 --setuser ceph --setgroup ceph

[root@cephnode02 ~]# ps -ef | grep ceph | grep -v grep
root        2647       1  0 15:29 ?        00:00:00 /usr/bin/python2.7 /usr/bin/ceph-crash
ceph        3420       1  0 15:32 ?        00:00:04 /usr/bin/ceph-mon -f --cluster ceph --id cephnode02 --setuser ceph --setgroup ceph

 [root@cephnode03 ~]# ps -ef | grep ceph | grep -v grep
root       15497       1  0 15:28 ?        00:00:00 /usr/bin/python2.7 /usr/bin/ceph-crash
ceph       15657       1  0 15:32 ?        00:00:04 /usr/bin/ceph-mon -f --cluster ceph --id cephnode03 --setuser ceph --setgroup ceph

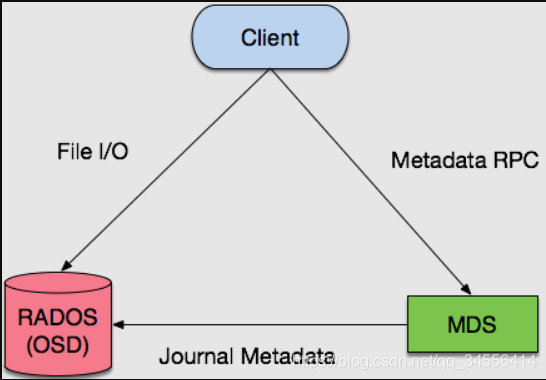

MDS

Ceph metadata server (MDS) : MDS跟踪文件层次结构，仅为Ceph FS文件系统存储元数据，Ceph块设备和RADOS网关不需要元数据， 因此，他们不需要Ceph MDS守护进程。MDS不直接向客户端提供数据，从而从系统中删除单点故障。

MDS全称Ceph Metadata Server，是CephFS服务依赖的元数据服务。负责保存文件系统的元数据，管理目录结构。对象存储和块设备存储不需要元数据服务

[root@cephnode01 my-cluster]# ps -ef | grep ceph | grep -v grep
ceph       12735       1  0 15:43 ?        00:00:00 /usr/bin/ceph-mds -f --cluster ceph --id cephnode01 --setuser ceph --setgroup ceph

[root@cephnode02 ~]# ps -ef | grep ceph | grep -v grep
ceph        3750       1  0 15:43 ?        00:00:00 /usr/bin/ceph-mds -f --cluster ceph --id cephnode02 --setuser ceph --setgroup ceph

[root@cephnode03 ~]# ps -ef | grep ceph | grep -v grep
ceph       15979       1  0 15:43 ?        00:00:00 /usr/bin/ceph-mds -f --cluster ceph --id cephnode03 --setuser ceph --setgroup ceph

Mgr

ceph 官方开发了 ceph-mgr，主要目标实现 ceph 集群的管理，为外界提供统一的入口。例如cephmetrics、zabbix、calamari、promethus

RGW

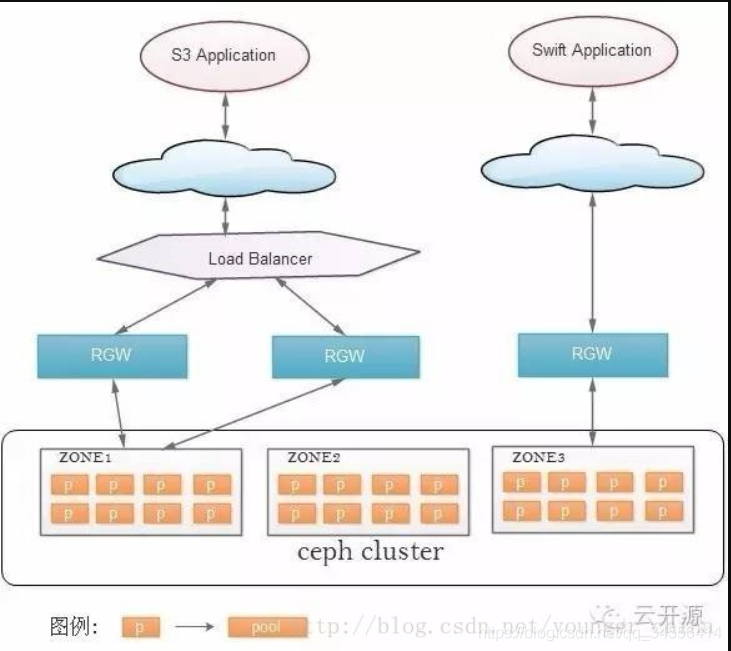

RGW全称RADOS gateway，是Ceph对外提供的对象存储服务，接口与S3和Swift兼容。

 Admin

Ceph常用管理接口通常都是命令行工具，如rados、ceph、rbd等命令，另外Ceph还有可以有一个专用的管理节点，在此节点上面部署专用的管理工具来实现近乎集群的一些管理工作，如集群部署，集群组件管理等。
