Jenkins Blue Ocean 的使用 基于 Jenkins 的 CI/CD(三)
上节课我们讲解了使用Jenkins Pipeline来自动化部署一个Kubernetes应用的方法，在实际的项目中，往往一个代码仓库都会有很多分支的，
比如开发、测试、线上这些分支都是分开的，一般情况下开发或者测试的分支我们希望提交代码后就直接进行CI/CD 操作，
而线上的话最好增加一个人工干预的步骤，这就需要Jenkins对代码仓库有多分支的支持，当然这个特性是被Jenkins支持的。
Jenkinsfile
同样的，我们可以使用上节课的方法直接把要构建的脚本配置在 Jenkins Web UI 界面中就可以，
但是我们也提到过最佳的方式是将脚本写入一个名为 Jenkinsfile 的文件中，跟随代码库进行统一的管理。
我们这里在之前的 git 库中新建一个 dev 分支，然后更改 main.go 的代码，打印当前运行的代码分支，通过环境变量注入进去，
所以我们我们通过 k8s.yaml 文件的环境变量把当前代码分支注入进去，具体代码可以参考https://github.com/cnych/jenkins-demo/tree/dev。
然后新建一个 Jenkinsfile 文件，将上节课的构建脚本拷贝进来，但是我们需要对其做一些修改：(Jenkinsfile)
node('haimaxy-jnlp') {
stage('Prepare') {
echo "1.Prepare Stage"
checkout scm
script {
build_tag = sh(returnStdout: true, script: 'git rev-parse --short HEAD').trim()
if (env.BRANCH_NAME != 'master') {
build_tag = "${env.BRANCH_NAME}-${build_tag}"
}
}
}
stage('Test') {
echo "2.Test Stage"
}
stage('Build') {
echo "3.Build Docker Image Stage"
sh "docker build -t cnych/jenkins-demo:${build_tag} ."
}
stage('Push') {
echo "4.Push Docker Image Stage"
withCredentials([usernamePassword(credentialsId: 'dockerHub', passwordVariable: 'dockerHubPassword', usernameVariable: 'dockerHubUser')]) {
sh "docker login -u ${dockerHubUser} -p ${dockerHubPassword}"
sh "docker push cnych/jenkins-demo:${build_tag}"
}
}
stage('Deploy') {
echo "5. Deploy Stage"
if (env.BRANCH_NAME == 'master') {
input "确认要部署线上环境吗？"
}
sh "sed -i 's/<BUILD_TAG>/${build_tag}/' k8s.yaml"
sh "sed -i 's/<BRANCH_NAME>/${env.BRANCH_NAME}/' k8s.yaml"
sh "kubectl apply -f k8s.yaml --record"
}
}
在第一步中我们增加了checkout scm命令，用来检出代码仓库中当前分支的代码，为了避免各个环境的镜像 tag 产生冲突，
我们为非 master 分支的代码构建的镜像增加了一个分支的前缀，在第五步中如果是 master 分支的话我们才增加一个确认部署的流程，
其他分支都自动部署，并且还需要替换 k8s.yaml 文件中的环境变量的值。
更改完成后，提交 dev 分支到 github 仓库中。
BlueOcean
我们这里使用 BlueOcean 这种方式来完成此处 CI/CD 的工作，BlueOcean 是 Jenkins 团队从用户体验角度出发，
专为 Jenkins Pipeline 重新设计的一套 UI 界面，仍然兼容以前的 fressstyle 类型的 job，BlueOcean 具有以下的一些特性：
连续交付（CD）Pipeline 的复杂可视化，允许快速直观的了解 Pipeline 的状态
可以通过 Pipeline 编辑器直观的创建 Pipeline
需要干预或者出现问题时快速定位，BlueOcean 显示了 Pipeline 需要注意的地方，便于异常处理和提高生产力
用于分支和拉取请求的本地集成可以在 GitHub 或者 Bitbucket 中与其他人进行代码协作时最大限度提高开发人员的生产力。
BlueOcean 可以安装在现有的 Jenkins 环境中，也可以使用 Docker 镜像的方式直接运行，
我们这里直接在现有的 Jenkins 环境中安装 BlueOcean 插件：

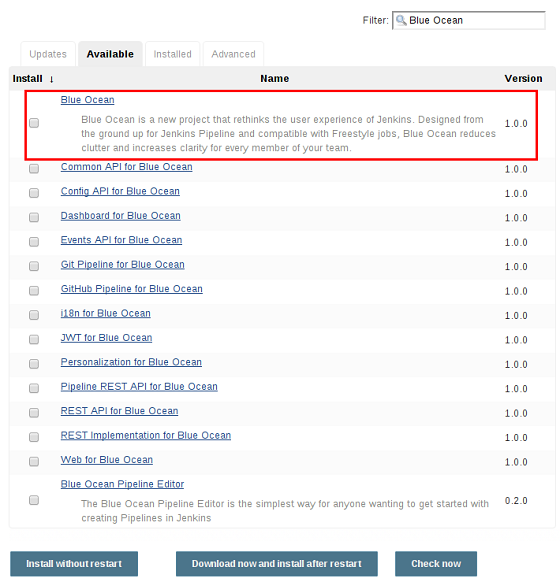

登录 Jenkins Web UI -> 点击左侧的 Manage Jenkins -> Manage Plugins -> Available -> 搜索查找 BlueOcean -> 点击下载安装并重启
一般来说 Blue Ocean 在安装后不需要额外的配置，现有 Pipeline 和 Job 将继续照常运行。
但是，Blue Ocean 在首次创建或添加 Pipeline的时候需要访问您的存储库（Git或GitHub）的权限，以便根据这些存储库创建 Pipeline。
安装完成后，我们可以在 Jenkins Web UI 首页左侧看到会多一个 Open Blue Ocean 的入口，我们点击就可以打开，

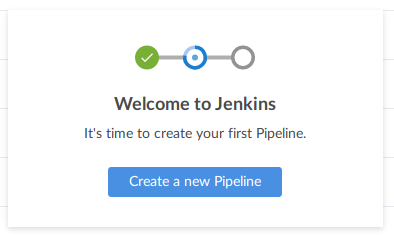

如果之前没有创建过 Pipeline，则打开 Blue Ocean 后会看到一个Create a new pipeline的对话框：
然后我们点击开始创建一个新的 Pipeline，我们可以看到可以选择 Git、Bitbucket、GitHub，我们这里选择 GitHub，

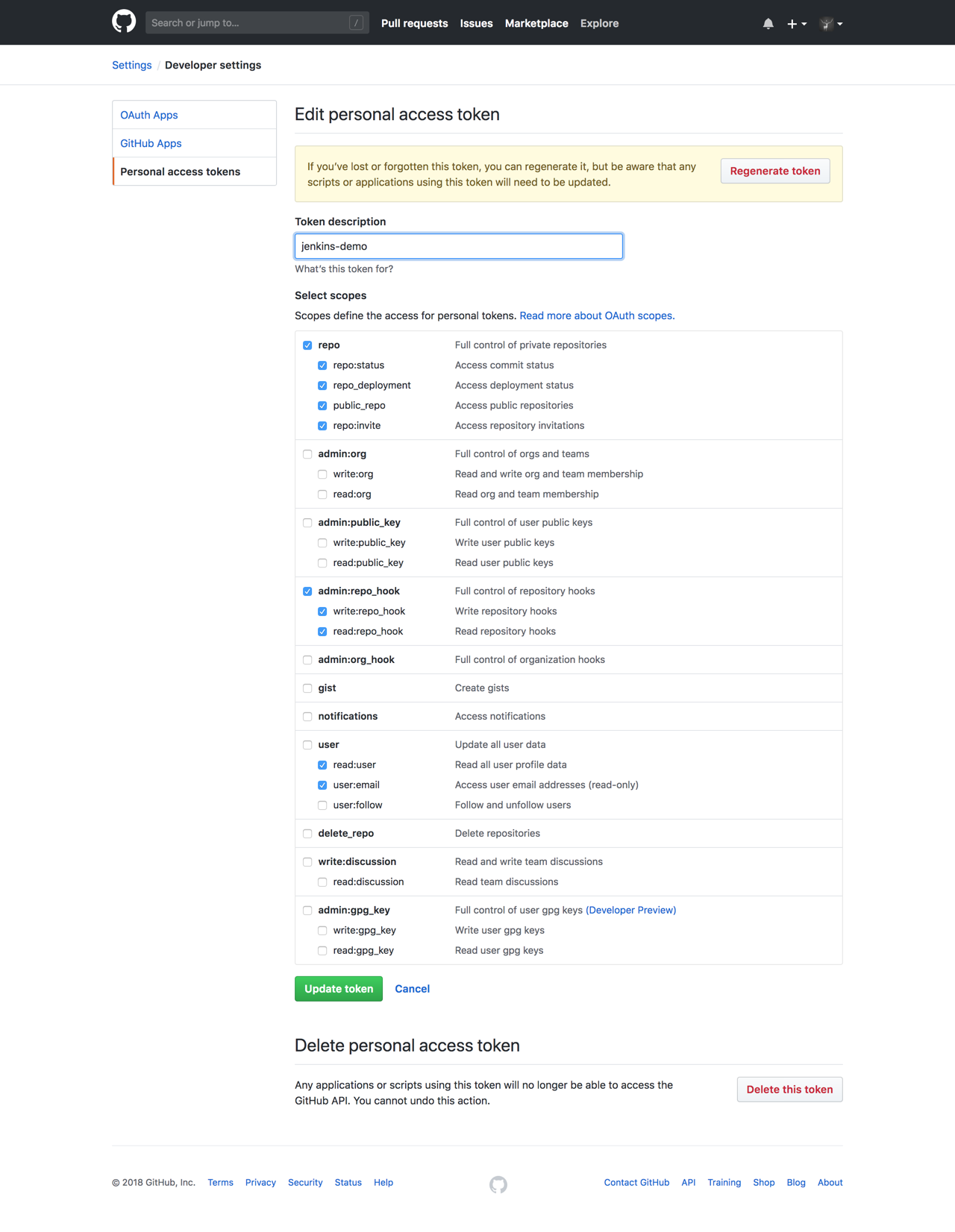

可以看到这里需要一个访问我们 GitHub 仓库权限的 token，在 GitHub 的仓库中创建一个 Personal access token:

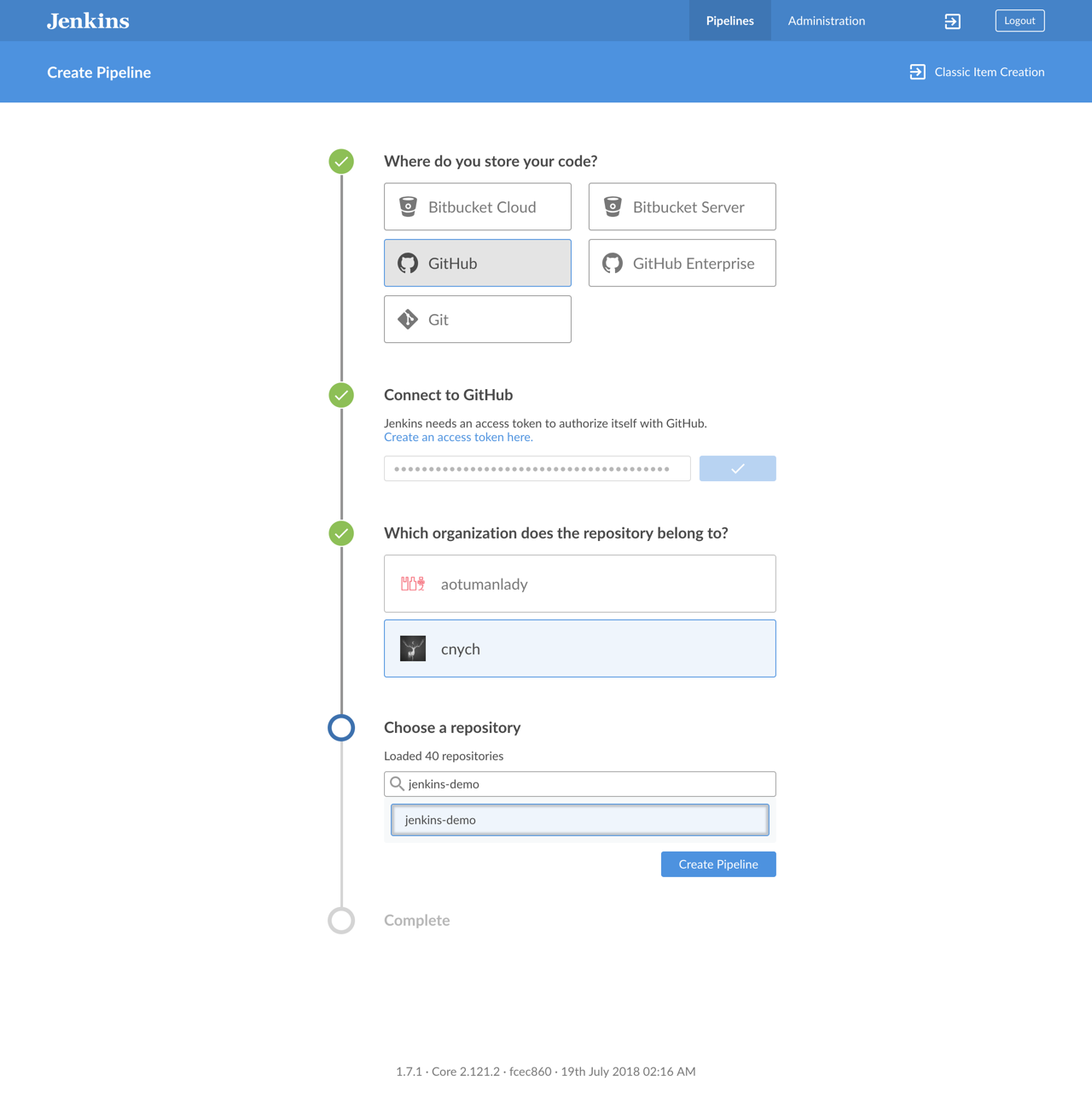

然后将生成的 token 填入下面的创建 Pipeline 的流程中，然后我们就有权限选择自己的仓库，
包括下面需要构建的仓库，比如我们这里需要构建的是 jenkins-demo 这个仓库，然后创建 Pipeline 即可：
Blue Ocean 会自动扫描仓库中的每个分支，会为根文件夹中包含Jenkinsfile的每个分支创建一个 Pipeline，

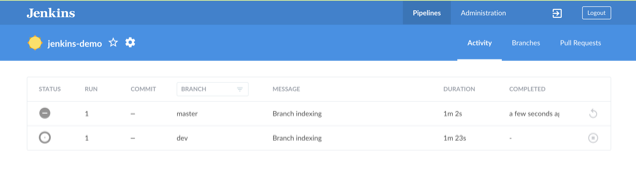

比如我们这里有 master 和 dev 两个分支，并且两个分支下面都有 Jenkinsfile 文件，所以创建完成后会生成两个 Pipeline:
我们可以看到有两个任务在运行了，我们可以把 master 分支的任务停止掉，我们只运行 dev 分支即可，

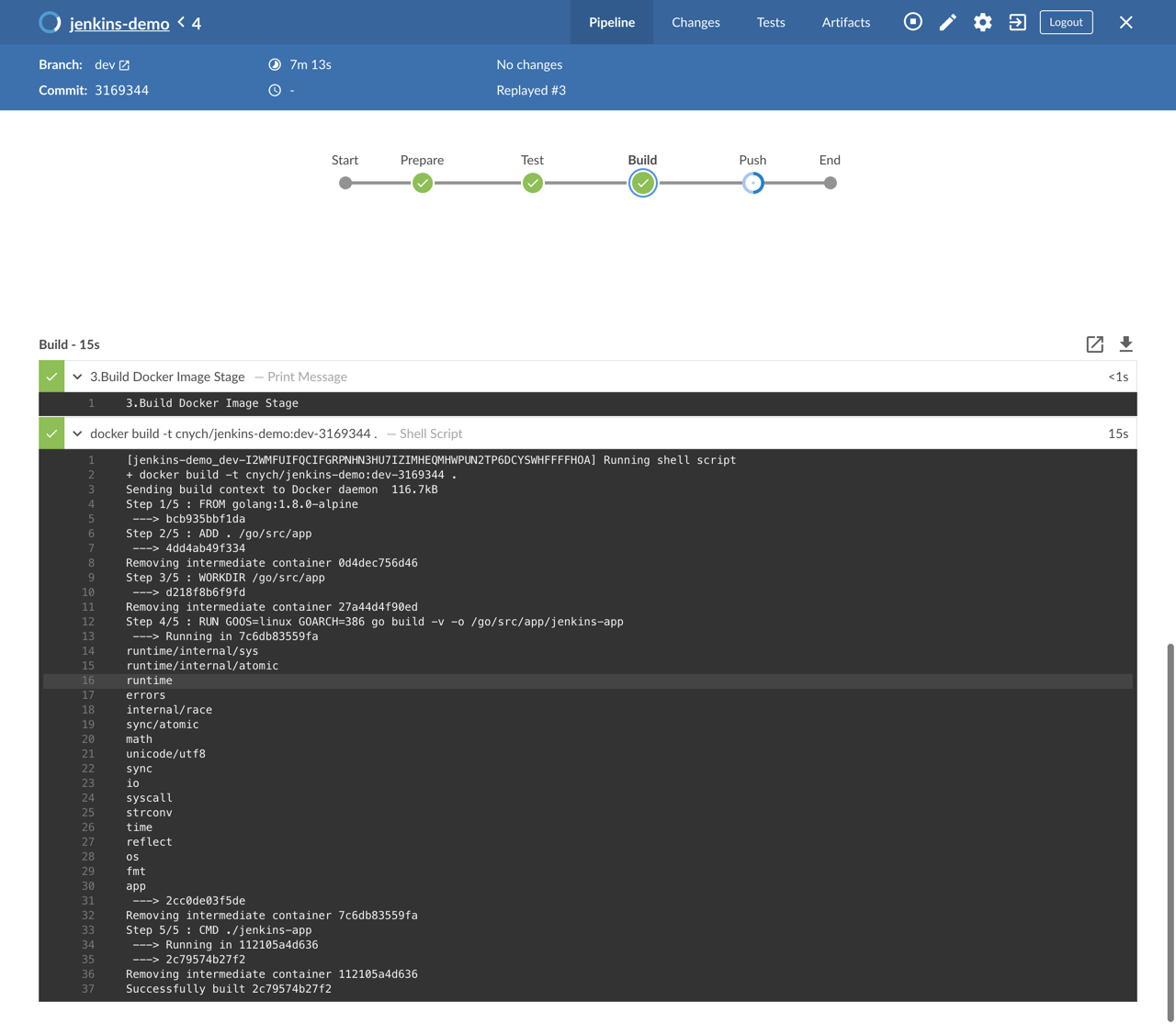

然后我们点击 dev 这个 pipeline 就可以进入本次构建的详细页面：
在上面的图中每个阶段我们都可以点击进去查看对应的构建结果，比如我们可以查看 Push 阶段下面的日志信息：
...[jenkins-demo_dev-I2WMFUIFQCIFGRPNHN3HU7IZIMHEQMHWPUN2TP6DCYSWHFFFFHOA] Running shell script + docker push ****/jenkins-demo:dev-ee90aa5 The push refers to a repository [docker.io/****/jenkins-demo]...
我们可以看到本次构建的 Docker 镜像的 Tag 为dev-ee90aa5，是符合我们在 Jenkinsfile 中的定义的吧
现在我们更改下 k8s.yaml 将 环境变量的值的标记改成 BRANCH_NAME，当然 Jenkinsfile 也要对应的更改，
然后提交代码到 dev 分支并且 push 到 Github 仓库，我们可以看到 Jenkins Blue Ocean 里面自动触发了一次构建工作，
最好同样我们可以看到本次构建能够正常完成，最后我们查看下本次构建的结果：
$ kubectl get pods NAME READY STATUS RESTARTS AGE ... jenkins-demo-648876568d-q5mbx 0/1 Completed 3 57s ... $ kubectl logs jenkins-demo-648876568d-q5mbx Hello, Kubernetes！I'm from Jenkins CI！ BRANCH: dev
我们可以看到打印了一句 BRANCH: dev ，证明我本次 CI/CD 是正常的。
现在我们来把 dev 分支的代码合并到 master 分支，然后来触发一次自动构建：
jenkins-demo [dev] git status On branch dev nothing to commit, working directory clean jenkins-demo [dev] git checkout master Switched to branch 'master'Your branch is up-to-date with 'origin/master'. jenkins-demo [master] git merge dev Updating 50e0401..ee90aa5 Fast-forward Jenkinsfile | 29 +++++++++-------------------- k8s.yaml | 3 +++ main.go | 2 ++ 3 files changed, 14 insertions(+), 20 deletions(-) jenkins-demo [master] git push origin master Total 0 (delta 0), reused 0 (delta 0)To git@github.com:cnych/jenkins-demo.git 50e0401..ee90aa5 master -> master
然后我们回到 Jenkins 的 Blue Ocean 页面中，可以看到一个 master 分支下面的任务被自动触发了，
同样我们进入详情页可以查看 Push 阶段下面的日志：
...[jenkins-demo_master-XA3VZ5LP4XTCFAHHXIN3G5ZB4XA4J5H6I4DNKOH6JAXZXARF7LYQ] Running shell script + docker push ****/jenkins-demo:ee90aa5 ...
我们可以查看到此处推送的镜像 TAG 为 ee90aa5，没有分支的前缀，是不是和我们前面在 Jenkinsfile 中的定义是一致的，

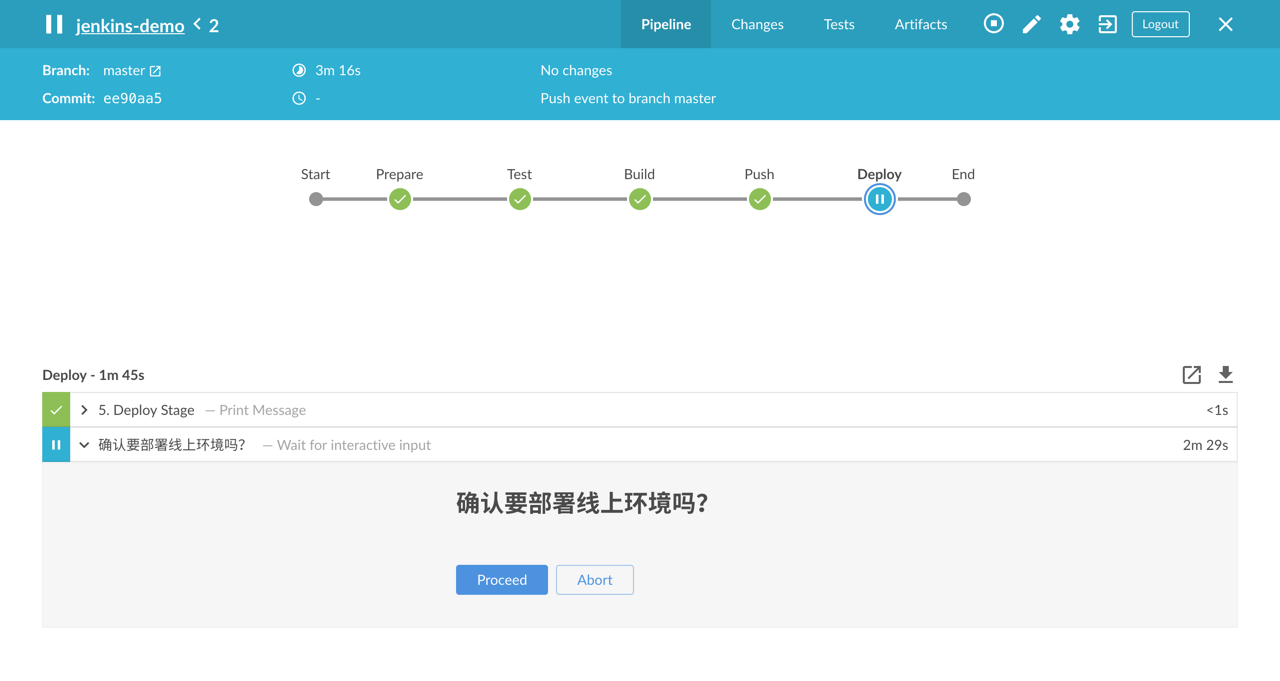

镜像推送完成后，进入 Deploy 阶段的时候我们可以看到出现了一个暂停的操作，让我们选择是否需要部署到线上，
我们前面是不是定义的如果是 master 分支的话，在部署的阶段需要我们人工确认：
然后我们点击Proceed才会继续后面的部署工作，确认后，我们同样可以去 Kubernetes 环境中查看下部署的结果：
$ kubectl get pods NAME READY STATUS RESTARTS AGE ... jenkins-demo-c69dc6fdf-6ssjf 0/1 Completed 5 4m ... $ kubectl logs jenkins-demo-c69dc6fdf-6ssjf Hello, Kubernetes！I'm from Jenkins CI！ BRANCH: master
现在我们可以看到打印出来的信息是 master，证明部署是没有问题的。
到这里我们就实现了多分支代码仓库的完整的 CI/CD 流程。
当然我们这里的示例还是太简单，只是单纯为了说明 CI/CD 的步骤，在后面的课程中，
我们会结合其他的工具进一步对我们现有的方式进行改造，比如使用 Helm、Gitlab 等等。
另外如果你对声明式的 Pipeline 比较熟悉的话，我们推荐使用这种方式来编写 Jenkinsfile 文件，
因为使用声明式的方式编写的 Jenkinsfile 文件在 Blue Ocean 中不但支持得非常好，
我们还可以直接在 Blue Ocean Editor 中可视化的对我们的 Pipeline 进行编辑操作，非常方便。
