docker部署Nginx+keepalive实现高可用
文章目录
docker部署Nginx+keepalive实现高可用
服务器环境说明
服务器三台：192.168.56.121，192.168.56.122，192.168.56.123
vip虚拟IP：192.168.56.111对外提供
1.流程说明

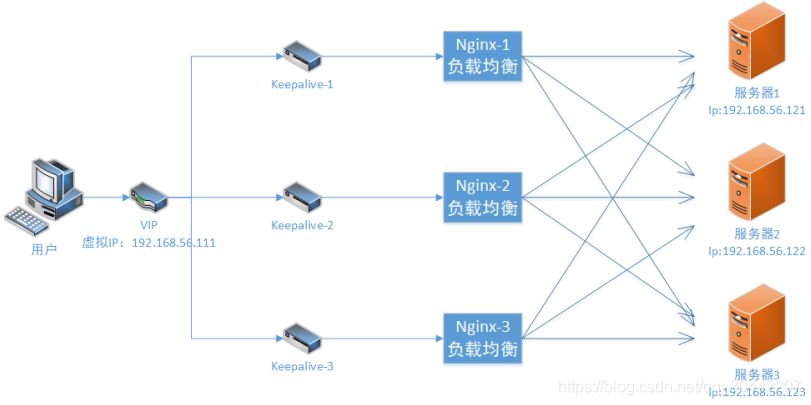

1）直观流程图
2)部署效果
我这边演示只到nginx的界面，具体nginx要代理到哪里，看业务需求
访问http://192.168.56.111:9000/index.html

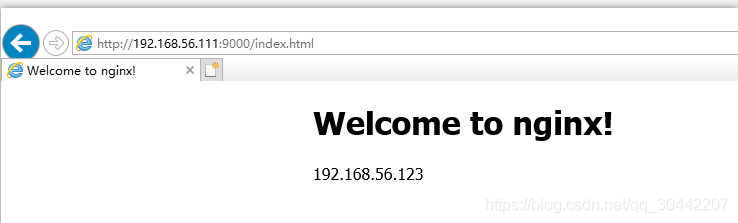

情况一：三台服务正确启动Nginx和keepalive

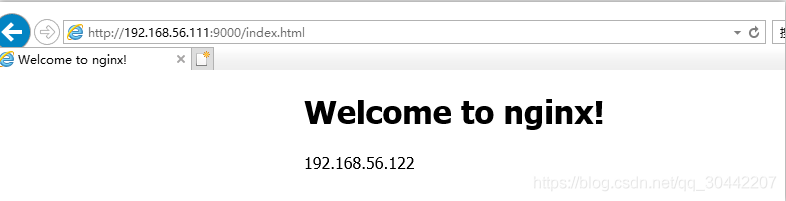

情况二：三台服务中，关闭192.169.56.123的服务Nginx和keepalive
自动切换到192.168.56.122，实现高可用
3）Keepalived说明
Keepalived是用C语言编写的路由软件。该项目的主要目标是为Linux系统和基于Linux的基础结构提供负载均衡和高可用性的简单而强大的功能。 负载平衡框架依赖于提供第4层负载平衡的著名且广泛使用的Linux虚拟服务器（IPVS）内核模块。Keepalived实现了一组检查器，以根据其运行状况动态，自适应地维护和管理负载平衡的服务器池。另一方面，VRRP可实现高可用性 协议。VRRP是路由器故障转移的基础砖。此外，Keepalived还实现了一组VRRP有限状态机的挂钩，从而提供了低级和高速协议交互。为了提供最快的网络故障检测，Keepalived实施BFD协议。VRRP状态转换可以考虑BFD提示来驱动快速状态转换。Keepalived框架可以单独使用，也可以一起使用以提供弹性基础架构。来自官网
1.Keepalived高可用软件
Keepalived软件起初是专为LVS负载均衡软件设计的，用来管理并监控LVS集群系统中各个服务节点的状态，后来又加入了可以实现高可用的VRRP功能。因此，keepalived除了能够管理LVS软件外，还可以作为其他服务的高可用解决方案软件。
keepalived软件主要是通过VRRP协议实现高可用功能的。VRRP是Virtual Router Redundancy Protocol（虚拟路由冗余协议）的缩写，VRRP出现的目的就是为了解决静态路由的单点故障问题的，它能保证当个别节点宕机时，整个网络可以不间断地运行。所以，keepalived一方面具有配置管理LVS的功能，同时还具有对LVS下面节点进行健康检查的功能，另一方面也可以实现系统网络服务的高可用功能。
2.Keepalived高可用故障切换转移原理
Keepalived高可用服务对之间的故障切换转移，是通过VRRP来实现的。在keepalived服务工作时，主Master节点会不断地向备节点发送（多播的方式）心跳消息，用来告诉备Backup节点自己还活着。当主节点发生故障时，就无法发送心跳的消息了，备节点也因此无法继续检测到来自主节点的心跳了。于是就会调用自身的接管程序，接管主节点的IP资源和服务。当主节点恢复时，备节点又会释放主节点故障时自身接管的IP资源和服务，恢复到原来的备用角色。
2.开始部署环境
2.1 nginx
1）拉取镜像
docker pull nginx:1.19.6
2）配置文件
创建目录：mkdir -p /usr/local/docker/nginx/conf
新增文件：vi nginx.conf
worker_processes 1;
events {
worker_connections 1024;
}
http {
include mime.types;
default_type application/octet-stream;
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
sendfile on;
keepalive_timeout 65;
server {
listen 80;
location / {
root /usr/share/nginx/html;
index index.html index.htm;
}
error_page 500 502 503 504 /50x.html;
location = /50x.html {
root /usr/share/nginx/html;
}
}
}
3）访问界面
创建目录： mkdir -p /usr/local/docker/nginx/html
创建html文件：vi index.html
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style> body {
width: 35em; margin: 0 auto; font-family: Tahoma, Verdana, Arial, sans-serif; } </style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>192.168.56.121</p>
</body>
</html>
4）然后把写好的配置，复制到其他两台机器上
在另外两台机器创建目录：
mkdir -p /usr/local/docker/nginx/conf
mkdir -p /usr/local/docker/nginx/html
复制文件到其他机器：
scp -r /usr/local/docker/nginx root(用户名)@192.168.56.122(服务器IP):/usr/local/docker
scp -r /usr/local/docker/nginx roott(用户名)@192.168.56.123(服务器IP):/usr/local/docker
5)启动容器脚本
三台服务的--name nginx-1可以修改一下
docker run -d \
--name nginx-1 \
-v /usr/local/docker/nginx/html:/usr/share/nginx/html \
-v /usr/local/docker/nginx/conf/nginx.conf:/etc/nginx/nginx.conf \
-p 9000:80 \
nginx:1.19.6
6）测试访问界面
http://192.168.56.121:9000/index.html
http://192.168.56.122:9000/index.html
http://192.168.56.123:9000/index.html
2.1 keepalived
1）拉取镜像
docker pull osixia/keepalived:2.0.20
2）配置文件不需要
3）启动容器脚本，三台服务都一样就行
docker run -d --net=host --cap-add=NET_ADMIN \
--name keepalived \
-v /etc/localtime:/etc/localtime \
-e KEEPALIVED_INTERFACE=enp0s8 \
-e KEEPALIVED_VIRTUAL_IPS="#PYTHON2BASH:['192.168.56.111']" \
-e KEEPALIVED_UNICAST_PEERS="#PYTHON2BASH:['192.168.56.121','192.168.56.122','192.168.56.123']" \
-e KEEPALIVED_PASSWORD=hello \
osixia/keepalived:2.0.20
4）测试就按照部署效果来操作就可以了
结束
