K8s网络组件之Flannel：VXLAN模式

K8s网络模型： CNI（容器网络接口）

CNI（Container Network Interface，容器网络接口)：是一个容器网络规范，Kubernetes网络采用的就是这个CNI规 范，负责初始化infra容器的网络设备。

• CNI二进制程序默认路径：/opt/cni/bin/

• 项目地址：https://github.com/containernetworking/cni

以Flannel网络组件为例，当部署Flanneld后，会在每台宿主机上生成它对应的CNI配置文件（它其实是一个ConfigMap），从而告诉Kubernetes要使用 Flannel 作为容器网络方案。

CNI配置文件默认路径：/etc/cni/net.d

当 kubelet 组件需要创建 Pod 的时候，先调用dockershim它先创建一个 Infra 容器。然后调用 CNI 插件为 Infra 容器配置网络。

这两个路径可在kubelet启动参数中定义：

--network-plugin=cni

--cni-conf-dir=/etc/cni/net.d

--cni-bin-dir=/opt/cni/bin

下面放置着CNI网络插件的二进制程序，通过这些程序完成与cni的对接

[root@k8s-master ~]# ls /opt/cni/bin/
bandwidth  dhcp      flannel      host-local  loopback  portmap  sbr     tuning
bridge     firewall  host-device  ipvlan      macvlan   ptp      static  vlan

CNI配置文件默认路径：/etc/cni/net.d

[root@k8s-master ~]# ls /etc/cni/net.d/
10-flannel.conflist


[root@k8s-master ~]# cat /etc/cni/net.d/10-flannel.conflist
{
  "name": "cbr0",
  "cniVersion": "0.3.1",
  "plugins": [
    {
      "type": "flannel",
      "delegate": {
        "hairpinMode": true,
        "isDefaultGateway": true
      }
    },
    {
      "type": "portmap",
      "capabilities": {
        "portMappings": true
      }
    }
  ]
}

这里面就包含了配置内容

所以cni参数都是在kubelet上面配置的，以为它负责创建容器并且为其配置容器网络

CNI的配置是有下面三个参数，第一个就是启用cni网络插件，也就是k8s要使用cni就必须启用

简单说cni就是网络组件的接口，好让第三方的网络都能接入到k8s网络里面来

--network-plugin=cni
--cni-conf-dir=/etc/cni/net.d
--cni-bin-dir=/opt/cni/bin

K8s网络组件之Flannel

Flannel是CoreOS维护的一个网络组件，Flannel为每个Pod提供全局唯一的IP，Flannel使用ETCD来存储Pod子网与Node IP之间的关系。flanneld守护进程在每台主机上运行，并负责维护ETCD信息和路由数据包。

这句话体现的几点：

• 守护进程

• 使用存储etcd来pod子网和nodeip之前关系，使用ETCD存储子网

• 提供全局的IP

项目地址： https://github.com/coreos/flannel

YAML地址：https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

K8s网络组件之Flannel：部署

net-conf.json: |
    {
      "Network": "10.244.0.0/16",
      "Backend": {
        "Type": "vxlan"
      }
}

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: kube-flannel-ds-amd64
  namespace: kube-system

• Network：指定Pod IP分配的网段，与controller-manager配置的保持一样

--allocate-node-cidrs=true

--cluster-cidr=10.244.0.0/16

• kubeadm部署：/etc/kubernetes/manifests/kube-controller-manager.yaml

• 二进制部署：/opt/kubernetes/cfg/kube-controller-manager.conf

 我这里部署集群默认是配置好了，就不需要修改了

[root@k8s-master ~]# vim /etc/kubernetes/manifests/kube-controller-manager.yaml
  - command:
    - kube-controller-manager
    - --allocate-node-cidrs=true
    - --authentication-kubeconfig=/etc/kubernetes/controller-manager.conf
    - --authorization-kubeconfig=/etc/kubernetes/controller-manager.conf
    - --bind-address=127.0.0.1
    - --client-ca-file=/etc/kubernetes/pki/ca.crt
- --cluster-cidr=10.244.0.0/16


[root@k8s-master ~]# cat /opt/kubernetes/cfg/kube-controller-manager.conf
KUBE_CONTROLLER_MANAGER_OPTS="--logtostderr=false \
--v=2 \
--log-dir=/opt/kubernetes/logs \
--leader-elect=true \
--master=127.0.0.1:8080 \
--bind-address=127.0.0.1 \
--allocate-node-cidrs=true \
--cluster-cidr=10.244.0.0/16 \
--service-cluster-ip-range=10.0.0.0/24 \
--cluster-signing-cert-file=/opt/kubernetes/ssl/ca.pem \
--cluster-signing-key-file=/opt/kubernetes/ssl/ca-key.pem  \
--root-ca-file=/opt/kubernetes/ssl/ca.pem \
--service-account-private-key-file=/opt/kubernetes/ssl/ca-key.pem \
--experimental-cluster-signing-duration=87600h0m0s"

如果部署了calico那么先删除，在一个k8s网络当中只能使用一个网络组件

[root@k8s-master ~]# kubectl delete -f calico.yaml
[root@k8s-master ~]# rm -f /etc/cni/net.d/10-calico.conflist /etc/cni/net.d/calico-kubeconfig
[root@k8s-master ~]# kubectl apply -f kube-flannel.yml


[root@k8s-master ~]# kubectl get pod -n kube-system
NAME                          READY   STATUS    RESTARTS   AGE
kube-flannel-ds-amd64-lb6vm   1/1     Running   0          139d
kube-flannel-ds-amd64-lxxdq   1/1     Running   0          139d
kube-flannel-ds-amd64-vl4fn   1/1     Running   0          139d

K8s网络组件之Flannel：工作模式

• UDP：最早支持的一种方式，由于性能最差，目前已经弃用。

• VXLAN：Overlay Network方案，源数据包封装在另一种网络包里面进行路由转发和通信

• Host-GW：Flannel通过在各个节点上的Agent进程，将容器网络的路由信息写到主机的路由表上，这样一来所有的主机都有整个容器网络的路由数据了。

• Directrouting：同时支持VXLAN和Host-GW工作模式

• 公有云VPC：ALIYUN，AWS

K8s网络组件之Flannel：VXLAN模式

隧道模式内部自己实现了封装方式，VETP设备用于封包和解包

VTEP设备进行封装和解封装的对象是二层数据帧，这个工作是在Linux内核中完成的。

[root@k8s-master ~]# ifconfig
cni0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.1  netmask 255.255.255.0  broadcast 10.244.0.255
        inet6 fe80::ec98:8bff:fea1:554d  prefixlen 64  scopeid 0x20<link>
        ether ee:98:8b:a1:55:4d  txqueuelen 1000  (Ethernet)
        RX packets 35973  bytes 9023583 (8.6 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 40472  bytes 28071561 (26.7 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        inet 172.17.0.1  netmask 255.255.0.0  broadcast 172.17.255.255
        ether 02:42:b9:2e:09:e2  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.179.99  netmask 255.255.255.0  broadcast 192.168.179.255
        inet6 fe80::54c7:3ae8:3659:6b97  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:b4:88:32  txqueuelen 1000  (Ethernet)
        RX packets 5674009  bytes 2565682866 (2.3 GiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 6213197  bytes 4945068979 (4.6 GiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.0  netmask 255.255.255.255  broadcast 0.0.0.0
        inet6 fe80::2027:5aff:fef0:9316  prefixlen 64  scopeid 0x20<link>
        ether 22:27:5a:f0:93:16  txqueuelen 0  (Ethernet)
        RX packets 3604  bytes 2986402 (2.8 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 2830  bytes 585691 (571.9 KiB)
        TX errors 1  dropped 8 overruns 0  carrier 1  collisions 0


vethf5cad454: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet6 fe80::6401:bbff:fe31:76bd  prefixlen 64  scopeid 0x20<link>
        ether 66:01:bb:31:76:bd  txqueuelen 0  (Ethernet)
        RX packets 6  bytes 509 (509.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 13  bytes 1000 (1000.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

[root@k8s-master ~]# ip route
10.244.0.0/24 dev cni0 proto kernel scope link src 10.244.0.1
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
宿主机查看目标网段址10.244.2.10，那么就会走这个路由表
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
这个路由表的下一条是 10.244.1.0
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.0

K8s网络组件之Flannel

• 项目地址： https://github.com/coreos/flannel

• YAML地址：https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

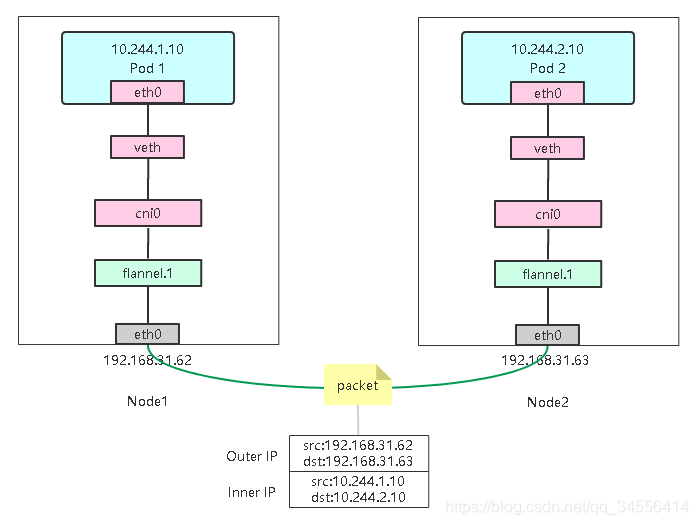

下面看看vxlan模式下，不同主机的pod通信

Pod1容器当中发出了数据包，这个数据包会到达宿主机上面的cni0这个网桥，前面的流程和docker流程一样，只要发送数据包肯定要到达cni0，cni0在这里充当了网桥的作用，二层交换，容器以cni0的网桥作为网关，不管是不是处于同网段都会到达cni0网桥这里，这是第一步

第二步 数据包已经到达了宿主机上面，宿主机上面的网络协议栈可以看到这个数据包的，所以会根据路由表转发到flannel.1这张虚拟网卡，也即是来到了隧道的入口

[root@k8s-master ~]# ip route
10.244.0.0/24 dev cni0 proto kernel scope link src 10.244.0.1
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
宿主机查看目标网段址10.244.2.10，那么就会走这个路由表
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
这个路由表的下一条是 10.244.1.0
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.0

这样数据包来到宿主机查看宿主机上面的路由表发到下一跳即flannel.1设备

flannel.1设备这个设备是完成vetp这个设备封装的，就相当于隧道的入口，之后就要使用xvlan对其进行封装，封装之后再走宿主机上面的网络，这里数据的封包是二层的

封装包必须要有目标的mac地址

flannel.1就是vetp设备，基于二层去封装，那么必须知道目标mac地址是谁，这里源IP目标IP都知道

查看这个网卡的arp信息，这两个就是地址就是另外两台机器上面的 flannel.1 mac地址

[root@k8s-master ~]# kubectl get pod -o wide
NAME                     READY   STATUS    RESTARTS   AGE    IP            NODE         NOMINATED NODE   READINESS GATES
kubia-859d757f8c-74g6s   1/1     Running   0          124d   10.244.2.4    k8s-node2    <none>           <none>
kubia-859d757f8c-97znt   1/1     Running   0          124d   10.244.0.14   k8s-master   <none>           <none>
kubia-859d757f8c-9mjf9   1/1     Running   0          124d   10.244.1.5    k8s-node1    <none>           <none>


[root@k8s-master ~]# ifconfig
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.0.0
[root@k8s-node1 ~]# ifconfig
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.1.0
[root@k8s-node2 ~]# ifconfig
flannel.1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1450
        inet 10.244.2.0

其实在flanneld进程启动后，就会自动添加其他节点ARP记录，可以通过ip neigh show dev flannel.1命令查看
[root@k8s-master ~]# ip neigh show dev flannel.1
10.244.2.0 lladdr 4a:5a:f0:f5:19:5e PERMANENT
10.244.1.0 lladdr b6:68:f7:5e:af:9c PERMANENT

这个走的是二层的
[root@k8s-master ~]# bridge fdb show dev flannel.1
b6:68:f7:5e:af:9c dst 192.168.179.100 self permanent
4a:5a:f0:f5:19:5e dst 192.168.179.101 self permanent

找到宿主机的IP就可以向这个宿主机发送UDP的数据包
